Explosionszeichnung

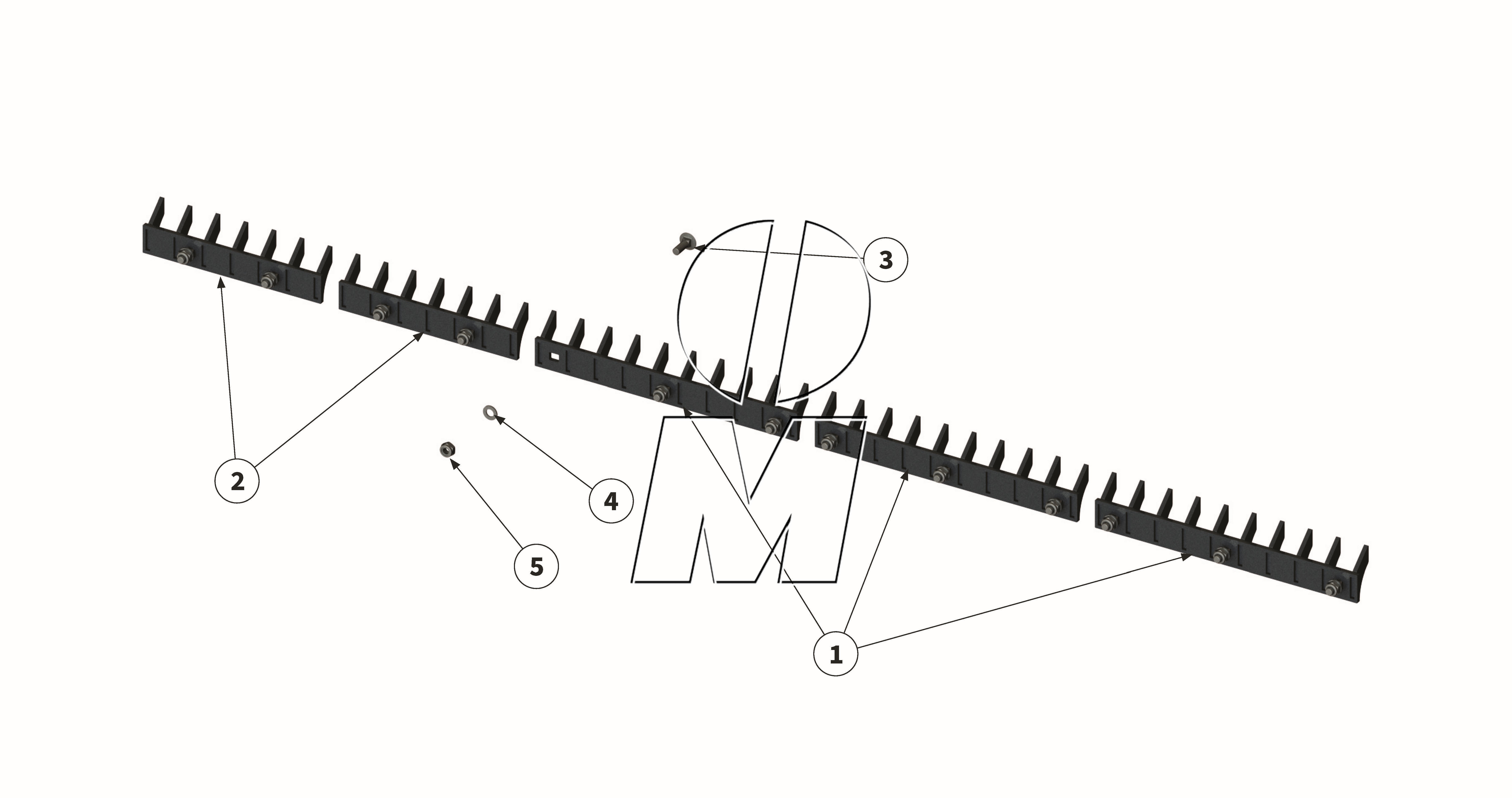

Zeichnung 02: Kurzhäckselleiste (P_H_ET_25_WEL)

Zurück

Zeichnung 02: Kurzhäckselleiste
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1-H	00005518 00005518	Kurzhäckselleiste 400	120+140	Maschine mit Hammerrotor	(00005518, MUH00028)	finden Sie hier	2	Details
1-H	00005518 00005518	Kurzhäckselleiste 400	160+180	Maschine mit Hammerrotor	(00005518, MUH00028)	finden Sie hier	3	Details
1-H	00005518 00005518	Kurzhäckselleiste 400	200+220	Maschine mit Hammerrotor	(00005518, MUH00028)	finden Sie hier	4	Details
1-S	00005474 00005474	Kurzhäckselleiste 400	120+140	Maschine mit Schäkelrotor	(00005474)	finden Sie hier	2	Details
1-S	00005474 00005474	Kurzhäckselleiste 400	160+180	Maschine mit Schäkelrotor	(00005474)	finden Sie hier	3	Details
1-S	00005474 00005474	Kurzhäckselleiste 400	200+220	Maschine mit Schäkelrotor	(00005474)	finden Sie hier	4	Details
2-H	00005516 00005516	Kurzhäckselleiste 300	120+160+200	Maschine mit Hammerrotor	(00005516, MUH00031)	finden Sie hier	1	Details
2-H	00005516 00005516	Kurzhäckselleiste 300	140+180+220	Maschine mit Hammerrotor	(00005516, MUH00031)	finden Sie hier	2	Details
2-H	00005516 00005516	Kurzhäckselleiste 300	150	Maschine mit Hammerrotor	(00005516, MUH00031)	finden Sie hier	5	Details
2-S	00005472 00005472	Kurzhäckselleiste 300	120+160+200	Maschine mit Schäkelrotor	(00005472)	finden Sie hier	1	Details
2-S	00005472 00005472	Kurzhäckselleiste 300	140+180+220	Maschine mit Schäkelrotor	(00005472)	finden Sie hier	2	Details
2-S	00005472 00005472	Kurzhäckselleiste 300	150	Maschine mit Schäkelrotor	(00005472)	finden Sie hier	5	Details
3	00000904 00000904	Schraube	120		(00000904, MU980214)	finden Sie hier	8	Details
3	00000904 00000904	Schraube	140+150		(00000904, MU980214)	finden Sie hier	10	Details
3	00000904 00000904	Schraube	160		(00000904, MU980214)	finden Sie hier	11	Details
3	00000904 00000904	Schraube	180		(00000904, MU980214)	finden Sie hier	13	Details
3	00000904 00000904	Schraube	200		(00000904, MU980214)	finden Sie hier	14	Details
3	00000904 00000904	Schraube	220		(00000904, MU980214)	finden Sie hier	16	Details
4	MU980202 00043232	Scheibe	120		(00001223, 00043232, MU980202)	finden Sie hier	8	Details
4	MU980202 00043232	Scheibe	140+150		(00001223, 00043232, MU980202)	finden Sie hier	10	Details
4	MU980202 00043232	Scheibe	160		(00001223, 00043232, MU980202)	finden Sie hier	11	Details
4	MU980202 00043232	Scheibe	180		(00001223, 00043232, MU980202)	finden Sie hier	13	Details
4	MU980202 00043232	Scheibe	200		(00001223, 00043232, MU980202)	finden Sie hier	14	Details
4	MU980202 00043232	Scheibe	220		(00001223, 00043232, MU980202)	finden Sie hier	16	Details
5	MU0099960 00043177	Mutter	120		(00043177, MU0099960)	finden Sie hier	8	Details
5	MU0099960 00043177	Mutter	140+150		(00043177, MU0099960)	finden Sie hier	10	Details
5	MU0099960 00043177	Mutter	160		(00043177, MU0099960)	finden Sie hier	11	Details
5	MU0099960 00043177	Mutter	180		(00043177, MU0099960)	finden Sie hier	13	Details
5	MU0099960 00043177	Mutter	200		(00043177, MU0099960)	finden Sie hier	14	Details
5	MU0099960 00043177	Mutter	220		(00043177, MU0099960)	finden Sie hier	16	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
