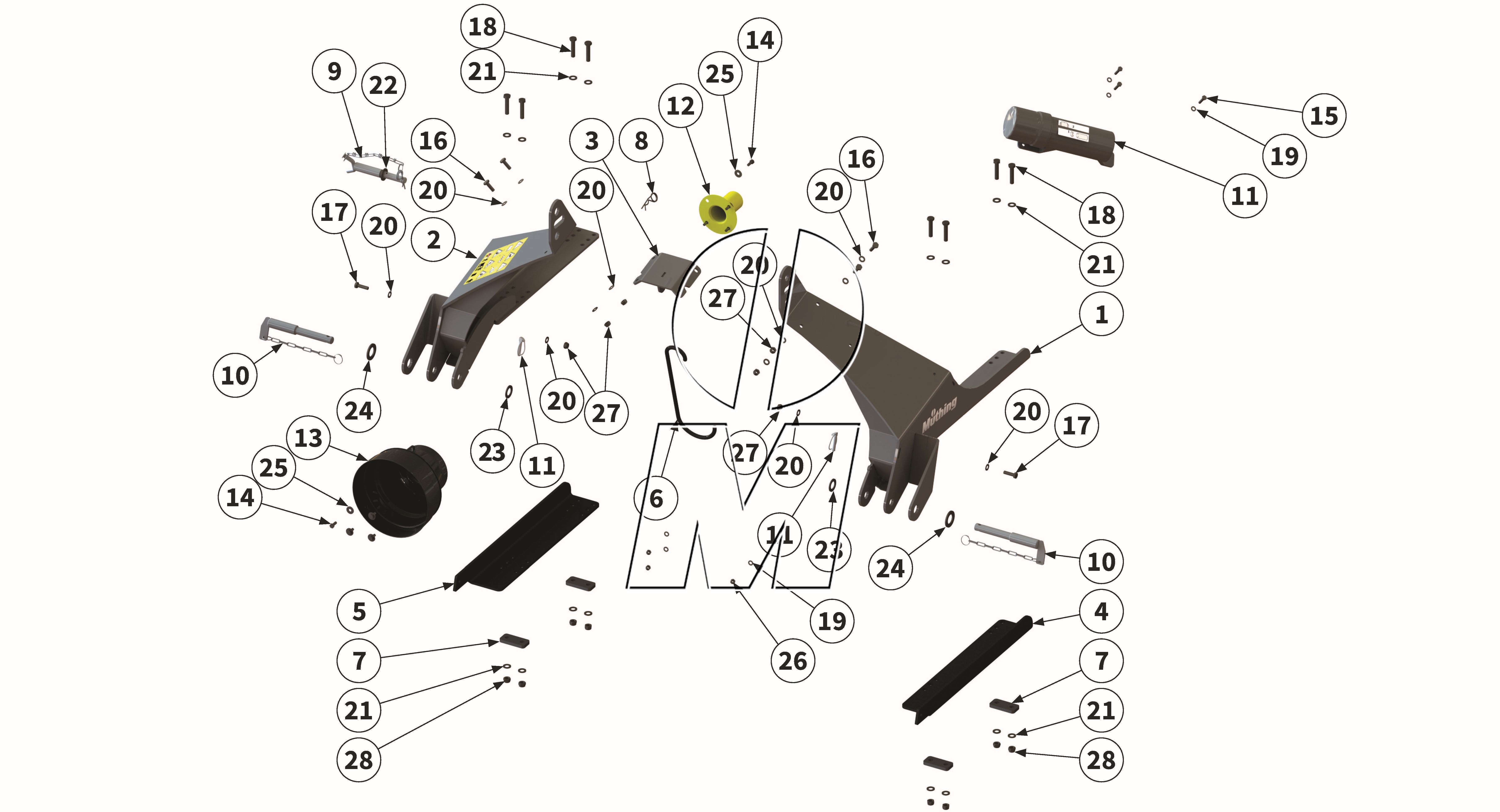

Explosionszeichnung
Zeichnung 03: Dreipunktbock (P_H_ET_25_WEL)
Zeichnung 03: Dreipunktbock
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 |
00014256 00014256 |
Anbaubock | 120-220 | Fahrtrichtung links | (00014256, MUH00073) | finden Sie hier | 1 | Details | |
| 2 |
00014259 00014259 |
Anbaubock | 120-220 | Fahrtrichtung rechts | (00014259, MUH00074) | finden Sie hier | 1 | Details | |
| 3 |
00015877 00015877 |
Verbindungsblech | 120-220 | (00015877) | finden Sie hier | 1 | Details | ||
| 4 |
00042483 00042483 |
Verstärkung | 120-220 | (00042483) | finden Sie hier | 1 | Details | ||
| 5 |
00042499 00042499 |
Verstärkung | 120-220 | (00042499) | finden Sie hier | 1 | Details | ||
| 6 |
MUH00090 00013944 |
Halter | 120-220 | (00013944, MUH00090) | finden Sie hier | 1 | Details | ||
| 9 |
00013949 00013949 |
Bolzen mit Kette | 120-220 | (00013949) | finden Sie hier | 1 | Details | ||
| 10 |
MUH00099 00001262 |
Bolzen mit Kette | 120-220 | (00001262, MUH00099) | finden Sie hier | 1 | Details | ||
| 11 |
00034497 00034497 |
Dokumentenrolle | 120-220 | (00034497) | finden Sie hier | 1 | Details | ||
| 12 |
MU980832 00044553 |
Schutztopf | 120-220 | (00002004, 00014408, 00044553, MU980832) | finden Sie hier | 1 | Details | ||
| 13 |
MU980814-1 00044556 |
Schutztopf | 120-220 | (00001596, 00044556, MU9808141) | finden Sie hier | 1 | Details | ||
| 14 |
MU980115 00043708 |
Schraube | 120-220 | (00043708, MU0099972, MU980115) | finden Sie hier | 8 | Details | ||
| 15 |
MU0099908 00043710 |
Schraube | 120-220 | (00043710, MU0099908) | finden Sie hier | 3 | Details | ||
| 16 |
MU980205 00043602 |
Schraube | 120-220 | (00043602, MU0099971, MU980205) | finden Sie hier | 4 | Details | ||
| 17 |
MU980222 00043603 |
Schraube | 120-220 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 2 | Details | ||
| 18 |
MU981110 00043625 |
Schraube | 120-220 | (00043625, MU981110) | finden Sie hier | 8 | Details | ||
| 19 |
MU0099999 00043249 |
Scheibe | 120-220 | (00043249, MU0099999, MU980102) | finden Sie hier | 6 | Details | ||
| 20 |
MU980202 00043232 |
Scheibe | 120-220 | (00001223, 00043232, MU980202) | finden Sie hier | 12 | Details | ||
| 21 |
MU980302 00043233 |
Scheibe | 120-220 | (00043233, MU0099997, MU980302) | finden Sie hier | 16 | Details | ||
| 22 |
MU980505 00043237 |
Scheibe | 120-220 | (00043237, MU980505) | finden Sie hier | 1 | Details | ||
| 23 |
00043238 00043238 |
Scheibe | 120-220 | (00043238, MU980515, MU981807) | finden Sie hier | 2 | Details | ||
| 25 |
MU0099951 00043286 |
Scheibe | 120-220 | (00043286, MU0099951, MU980103) | finden Sie hier | 8 | Details | ||
| 26 |
MU0099961 00043191 |
Mutter | 120-220 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 3 | Details | ||
| 27 |
MU0099960 00043177 |
Mutter | 120-220 | (00043177, MU0099960) | finden Sie hier | 6 | Details | ||
| 28 |
MU980301 00043178 |
Mutter | 120-220 | (00043178, MU0099957, MU980301) | finden Sie hier | 8 | Details |
