Explosionszeichnung

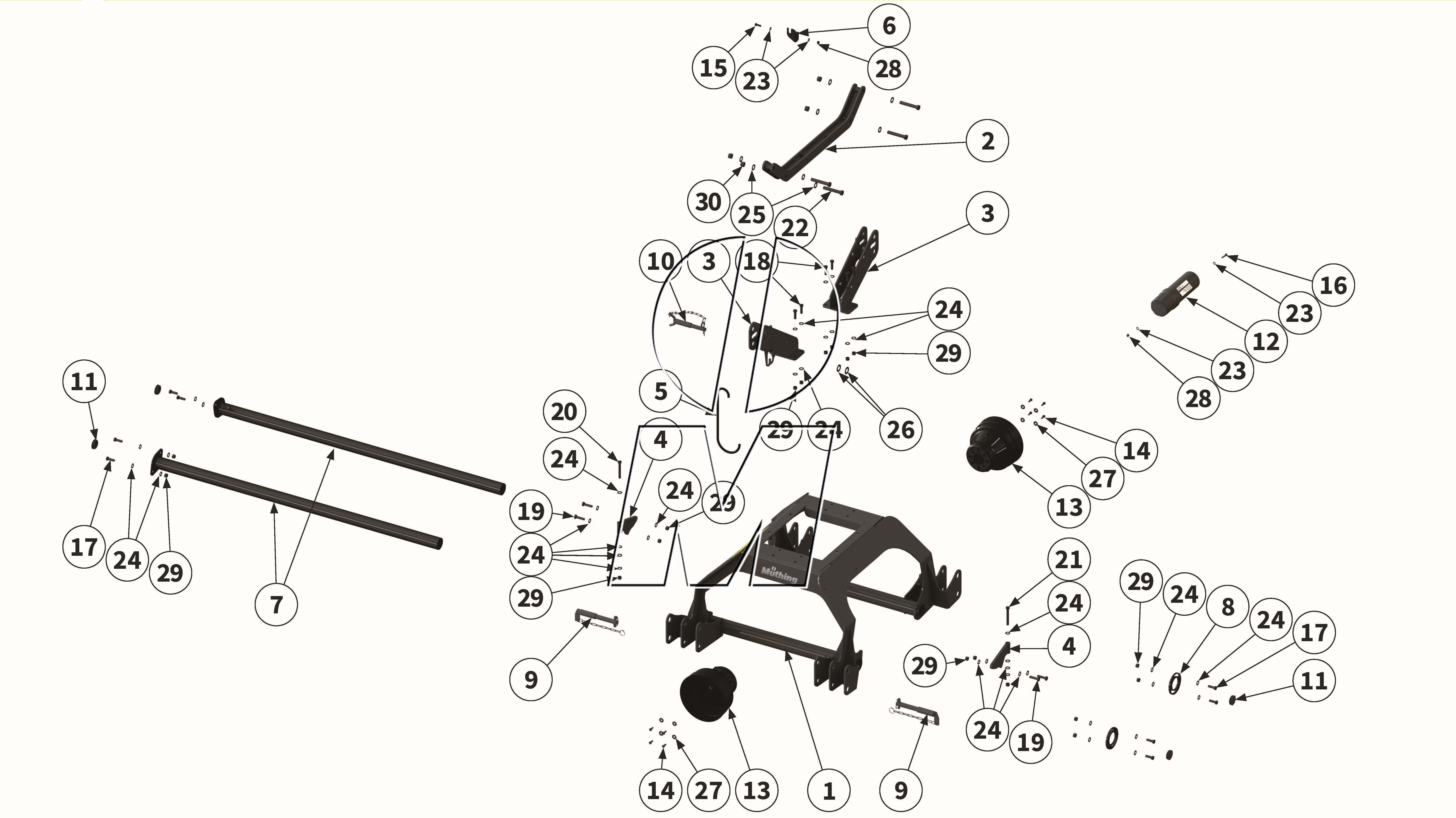

Zeichnung 06: Doppelbock (P_H_ET_25_WEL)

Zurück

Zeichnung 06: Doppelbock
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00012319 00012319	Doppelbock	220	(00012319)	finden Sie hier	1	Details
2	00037207 00037207	Versteifungsstrebe	140-220	(00037207)	finden Sie hier	1	Details
3	00013953 00013953	Oberlenkeraufnahme	140-200	(00013953)	finden Sie hier	2	Details
3	00012312 00012312	Oberlenkeraufnahme	220	(00012312)	finden Sie hier	2	Details
4	MUH00070 00013934	Bolzenhalter	140-220	(00013934, MUH00070)	finden Sie hier	2	Details
5	MUH00090 00013944	Halter	140-220	(00013944, MUH00090)	finden Sie hier	1	Details
6	00013943 00013943	Hakenhalter	140-220	(00013943)	finden Sie hier	1	Details
7	MUH00147 00014471	Verschieberohr	140+150	(00014471, MUH00147)	finden Sie hier	2	Details
7	MUH00041 00010642	Verschieberohr	160-200	(00010642, MUH00041)	finden Sie hier	2	Details
7	MU000503 00014423	Verschieberohr	220	(00014423, MU000503)	finden Sie hier	2	Details
8	MUH00189 00010623	Exzenterscheibe	140-220	(00010623, MUH00189)	finden Sie hier	2	Details
9	MUH00099 00001262	Bolzen mit Kette	140-220	(00001262, MUH00099)	finden Sie hier	2	Details
10	00013949 00013949	Bolzen mit Kette	140-220	(00013949)	finden Sie hier	1	Details
11	00014452 00014452	Verschlussstopfen	140-200	(00014452)	finden Sie hier	4	Details
11	00014418 00014418	Verschlussstopfen	220	(00014418)	finden Sie hier	4	Details
12	00034497 00034497	Dokumentenrolle	140-220	(00034497)	finden Sie hier	1	Details
13	MU980814-1 00044556	Schutztopf	140-220	(00001596, 00044556, MU9808141)	finden Sie hier	2	Details
14	MU980115 00043708	Schraube	140-220	(00043708, MU0099972, MU980115)	finden Sie hier	8	Details
15	MU980109 00043709	Schraube	140-200	(00043709, 6031267, MU980109, MU980113)	finden Sie hier	1	Details
15	MU980109 00043709	Schraube	220	(00043709, 6031267, MU980109, MU980113)	finden Sie hier	2	Details
16	MU0099908 00043710	Schraube	140-220	(00043710, MU0099908)	finden Sie hier	3	Details
17	MU980311 00043621	Schraube	140-200	(00043621, MU0099931, MU980311)	finden Sie hier	8	Details
17	MU981146 00043428	Schraube	220	(00043428, MU981146)	finden Sie hier	8	Details
18	MU980328 00043622	Schraube	140-220	(00043622, MU980321, MU980328)	finden Sie hier	8	Details
19	MU980444 00043623	Schraube	140-220	(00043623, MU980334, MU980444)	finden Sie hier	4	Details
20	MU980318 00043504	Schraube	140-200	(00043504, MU980318)	finden Sie hier	1	Details
20	MU980318 00043504	Schraube	220	(00043504, MU980318)	finden Sie hier	2	Details
21	MU980319 00043505	Schraube	140-200	(00043505, MU980319)	finden Sie hier	1	Details
22	MU981095 00043535	Schraube	140-200	(00043535, MU980433, MU981095)	finden Sie hier	4	Details
22	MU981210 00043515	Schraube	220	(00043515, MU981210)	finden Sie hier	4	Details
23	MU0099999 00043249	Scheibe	140-200	(00043249, MU0099999, MU980102)	finden Sie hier	8	Details
23	MU0099999 00043249	Scheibe	220	(00043249, MU0099999, MU980102)	finden Sie hier	10	Details
24	MU980302 00043233	Scheibe	140-200	(00043233, MU0099997, MU980302)	finden Sie hier	48	Details
24	MU980302 00043233	Scheibe	220	(00043233, MU0099997, MU980302)	finden Sie hier	54	Details
25	MU980402 00043235	Scheibe	140-220	(00043235, MU0099996, MU980402)	finden Sie hier	8	Details
26	MU980505 00043237	Scheibe	140-220	(00043237, MU980505)	finden Sie hier	2	Details
27	MU0099951 00043286	Scheibe	140-220	(00043286, MU0099951, MU980103)	finden Sie hier	8	Details
28	MU0099961 00043191	Mutter	140-200	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	4	Details
28	MU0099961 00043191	Mutter	220	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	5	Details
29	MU980301 00043178	Mutter	140-220	(00043178, MU0099957, MU980301)	finden Sie hier	22	Details
30	MU980401 00043180	Mutter	140-220	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	4	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
