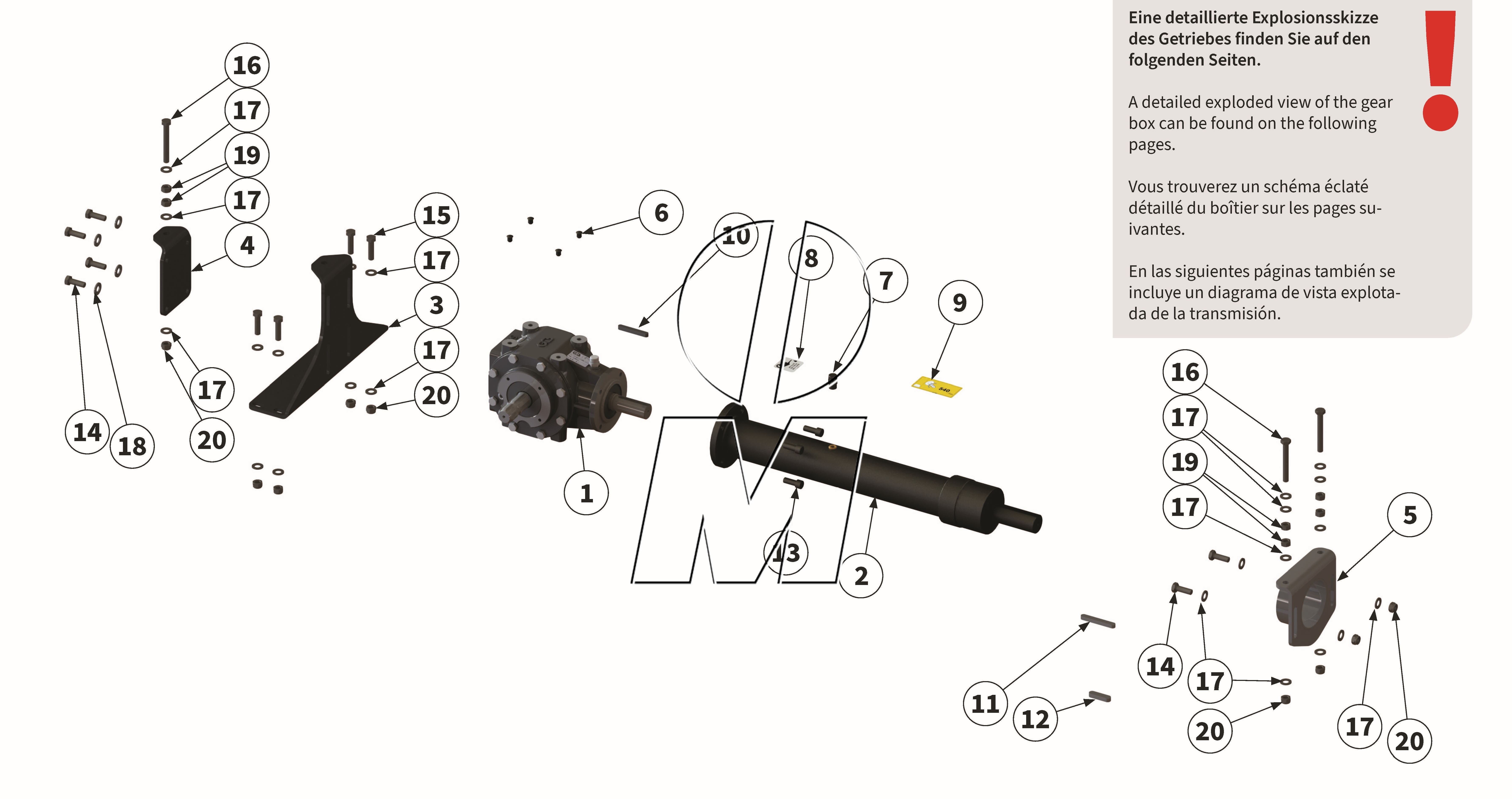

Explosionszeichnung

Zeichnung 08: Antrieb & Getriebe (P_H_ET_25_WEL)

Zurück

Zeichnung 08: Antrieb & Getriebe
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	MU980819-BRM 90980819	Getriebe	120-220		(MU980819BRM)	finden Sie hier	1	Details
1-a	MU983005 00043960	Getriebe DF	120-220		(00043960, MA49300VSd33VA70, MU983005)	finden Sie hier	1	Details
2-a	00043969 00043969	Verlängerungswelle 530	120		(00043969)	finden Sie hier	1	Details
2-b	00043970 00043970	Verlängerungswelle 615	140+150		(00043970)	finden Sie hier	1	Details
2-c	MU980850-BRM 00043978	Verlängerungswelle 780	160-220		(00043978, MU980850BRM)	finden Sie hier	1	Details
2-d	MU980851-BRM 00043979	Verlängerungswelle 950	180+200	Anbauposition des Getriebes - mittig	(00043979, 700031005, MU980851BRM)	finden Sie hier	1	Details
2-e	MU980849-BRM 00043975	Verlängerungswelle 1060	220		(00043975, MU980849BRM)	finden Sie hier	1	Details
3	MUH00047 00006622	Getriebehalter	120-220		(00006622, MUH00047)	finden Sie hier	1	Details
4	00000922 00000922	Blech	120-220		(00000922, MUH00048)	finden Sie hier	1	Details
5	MU000475 00003597	Spannflansch	120-220		(00003597, MU000475, MUH00126)	finden Sie hier	1	Details
6	00043075 00043075	Verschlussstopfen	120-220		(00043075)	finden Sie hier	4	Details
7	MU623018 00043837	Entlüftungs schraube	120-220		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details
8	00044088 00044088	Aufkleber	120-220		(00044088)	finden Sie hier	1	Details
9-a	00043889 00043889	Aufkleber 540	120-220		(00043889)	finden Sie hier	1	Details
9-b	00043893 00043893	Aufkleber 1000	120-220		(00043893)	finden Sie hier	1	Details
9-c	00043891 00043891	Aufkleber 750	120-220		(00043891)	finden Sie hier	1	Details
10	MUTR8027 00043208	Passfeder	120-220		(00043208, MUTR8027)	finden Sie hier	1	Details
11	MU981915 00043213	Passfeder	120-220		(00043213, MU981915)	finden Sie hier	1	Details
12	MU980818 00043215	Passfeder	120-220		(00000751, 00043215, 99000000738, MU980818)	finden Sie hier	1	Details
13	MU980315 00043427	Schraube	120-220		(00043427, MU490021, MU980315)	finden Sie hier	4	Details
14	MU980311 00043621	Schraube	120-220		(00043621, MU0099931, MU980311)	finden Sie hier	6	Details
15	MU980444 00043623	Schraube	120-220		(00043623, MU980334, MU980444)	finden Sie hier	4	Details
16	MU980316 00043632	Schraube	120-220		(00043632, MU980316)	finden Sie hier	3	Details
17	MU980302 00043233	Scheibe	120-220		(00043233, MU0099997, MU980302)	finden Sie hier	24	Details
18	MUNSKL12 00043767	Scheibe	120-220		(00012351, 00043767, MUNSKL12)	finden Sie hier	4	Details
19	MU980300 00043158	Mutter	120-220		(00043158, MU0099932, MU980300)	finden Sie hier	6	Details
20	MU980301 00043178	Mutter	120-220		(00043178, MU0099957, MU980301)	finden Sie hier	9	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
