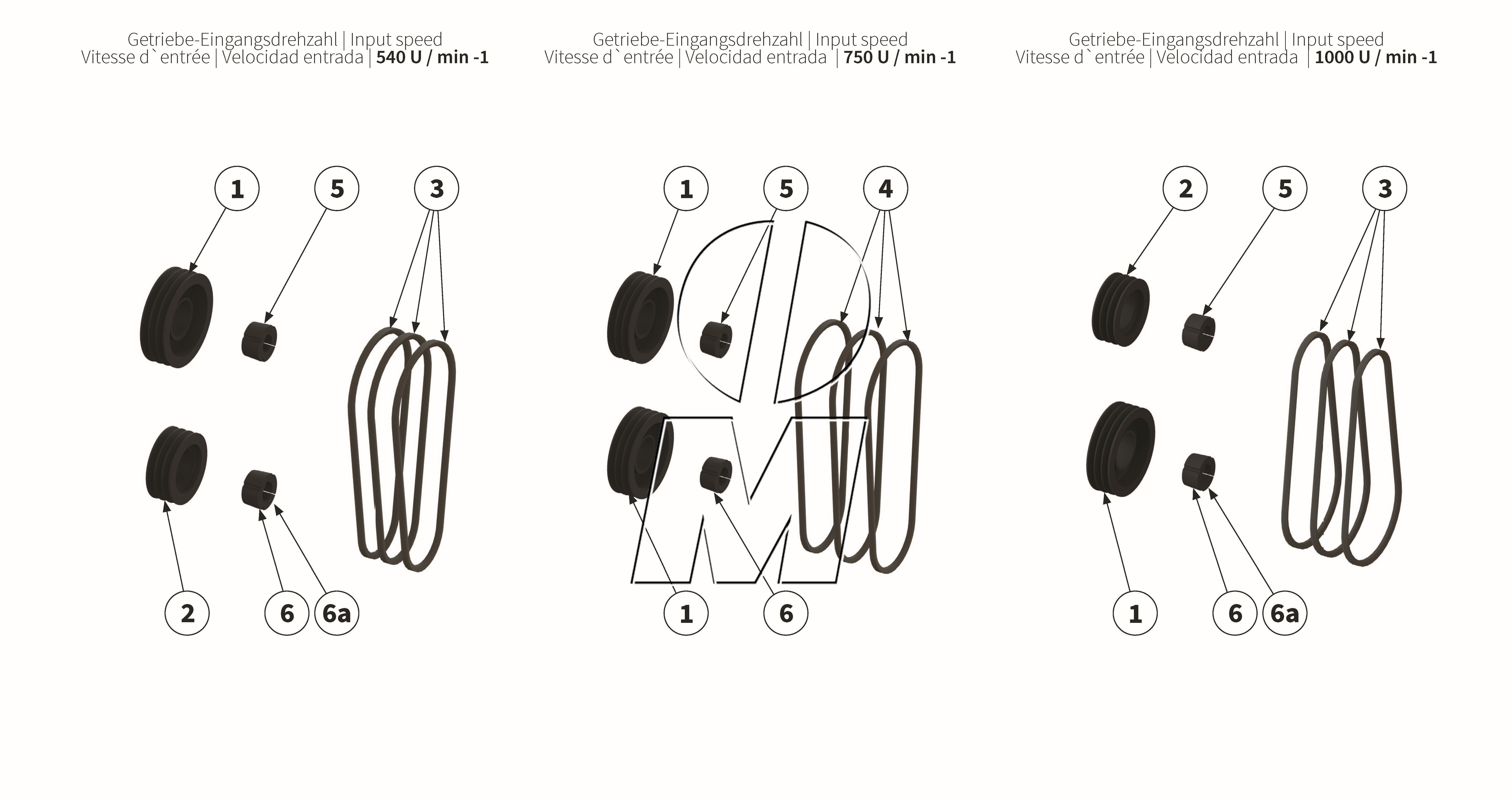

Explosionszeichnung
Zeichnung 09: Übersetzung Getriebe (P_H_ET_25_WEL)
Zeichnung 09: Übersetzung Getriebe
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU980835 00044026 |
Riemenscheibe | 120-220 | (00002009, 00044026, 2403011037, MU980835) | finden Sie hier | 1 | Details | ||
| 2 |
MU980833 00044012 |
Riemenscheibe | 120-220 | (00001592, 00002008, 00044012, 2403011004, MU980833) | finden Sie hier | 1 | Details | ||
| 3 |
MU980827 00043998 |
Keilriemen | 120-220 | (00002010, 00043998, 2403013029, MU0099935, MU980827) | finden Sie hier | 3 | Details | ||
| 4 |
00017143 00017143 |
Keilriemen | 120-220 | (00017143, 2403013034, 2403013055) | finden Sie hier | 3 | Details | ||
| 5 |
2403012008 00044050 |
Spannbuchse | 120-220 | (00005732, 00044050, 2403012008) | finden Sie hier | 1 | Details | ||
| 6 |
MU980826 00044051 |
Spannbuchse | 120-220 | (00044051, MU980826) | finden Sie hier | 1 | Details | ||
| 6-a |
MU981800 00044052 |
Spannbuchse | 220 | Getriebe-Eingangsdrehzahl 750 U/min | (00002157, 00044052, MU981800) | finden Sie hier | 1 | Details |
