Explosionszeichnung

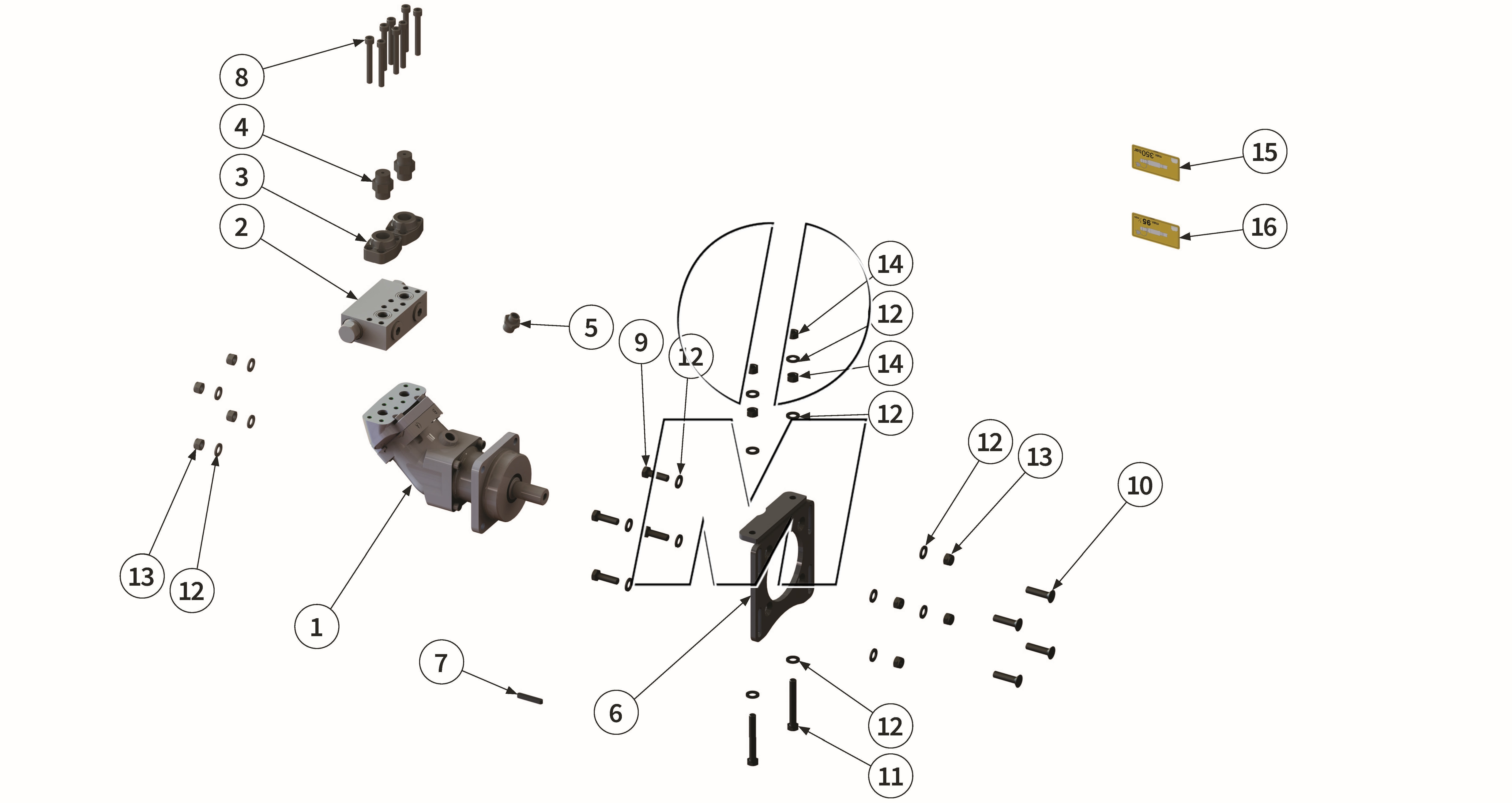

Zeichnung 10: Hydroantrieb (P_H_ET_25_WEL)

Zurück

Zeichnung 10: Hydroantrieb
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00036116 00036116	Hydraulikmotor 40 ccm	140-220	(00036116)	finden Sie hier	1	Details
10	MU980332 00043384	Schraube	140-220	(00043384, MU980332)	finden Sie hier	4	Details
11	MU980316 00043632	Schraube	140-220	(00043632, MU980316)	finden Sie hier	2	Details
12	MU980302 00043233	Scheibe	140-220	(00043233, MU0099997, MU980302)	finden Sie hier	18	Details
13	MU980301 00043178	Mutter	140-220	(00043178, MU0099957, MU980301)	finden Sie hier	8	Details
14	MU980300 00043158	Mutter	140-220	(00043158, MU0099932, MU980300)	finden Sie hier	4	Details
2	00036119 00036119	Hydraulikventil	140-220	(00036119)	finden Sie hier	1	Details
3	00036664 00036664	Flansch	140-220	(00036664)	finden Sie hier	2	Details
5	00044462 00044462	Verschraubung	140-220	(00044462)	finden Sie hier	1	Details
6	00012528 00012528	Spannflansch	140-220	(00012528)	finden Sie hier	1	Details
7	MU981922 00043227	Passfeder	140-220	(00043227, MU981922)	finden Sie hier	1	Details
8	MU980249 00043425	Schraube	140-220	(00043425, MU980249)	finden Sie hier	8	Details
9	MU980328 00043622	Schraube	140-220	(00043622, MU980321, MU980328)	finden Sie hier	4	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
