Explosionszeichnung

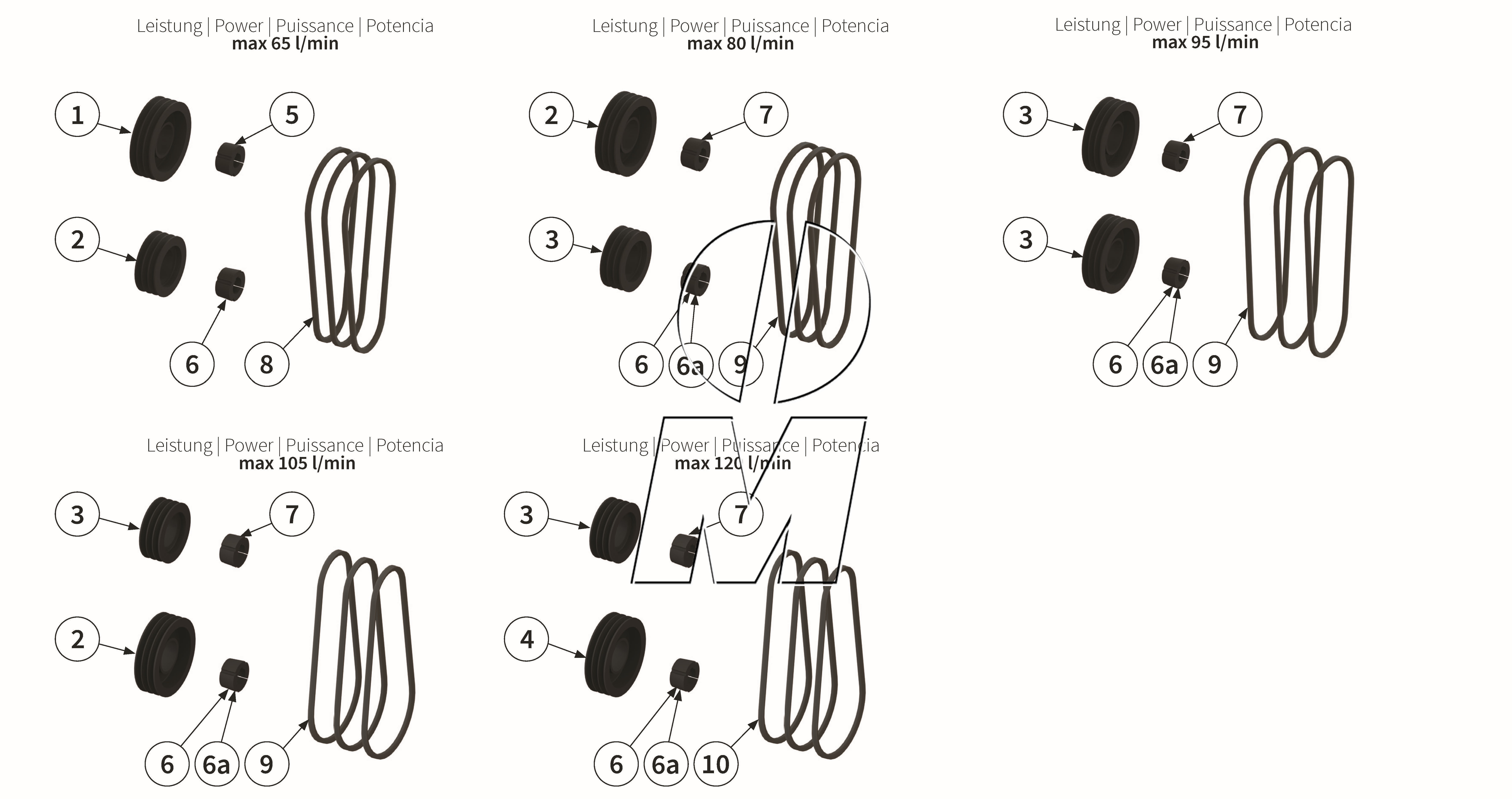

Zeichnung 11: Übersetzung Hydroantrieb (P_H_ET_25_WEL)

Zurück

Zeichnung 11: Übersetzung Hydroantrieb
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	2403011001 00044031	Riemenscheibe	140-200		(00044031, 2403011001)	finden Sie hier	1	Details
2	MU981919 00044017	Riemenscheibe	140-220		(00044017, MU981919)	finden Sie hier	1	Details
3	MU980833 00044012	Riemenscheibe	140-220		(00001592, 00002008, 00044012, 2403011004, MU980833)	finden Sie hier	1	Details
4	MU980835 00044026	Riemenscheibe	140-220		(00002009, 00044026, 2403011037, MU980835)	finden Sie hier	1	Details
5	MU981855 00044053	Spannbuchse	140-200		(00044053, 0447782, MU981855)	finden Sie hier	1	Details
6	MU980826 00044051	Spannbuchse	140-200		(00044051, MU980826)	finden Sie hier	1	Details
6-a	MU981800 00044052	Spannbuchse	140-220	Getriebe-Eingangsdrehzahl 750 U/min	(00002157, 00044052, MU981800)	finden Sie hier	1	Details
7	00019147 00019147	Spannbuchse	140-220		(00019147, TL251730)	finden Sie hier	1	Details
8	00017143 00017143	Keilriemen	140-200		(00017143, 2403013034, 2403013055)	finden Sie hier	3	Details
9	2403013046 00043997	Keilriemen	140-220		(00043997, 2403013046, 2403013054, CIXPB1250)	finden Sie hier	3	Details
10	MU980827 00043998	Keilriemen	140-220		(00002010, 00043998, 2403013029, MU0099935, MU980827)	finden Sie hier	3	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
