Explosionszeichnung

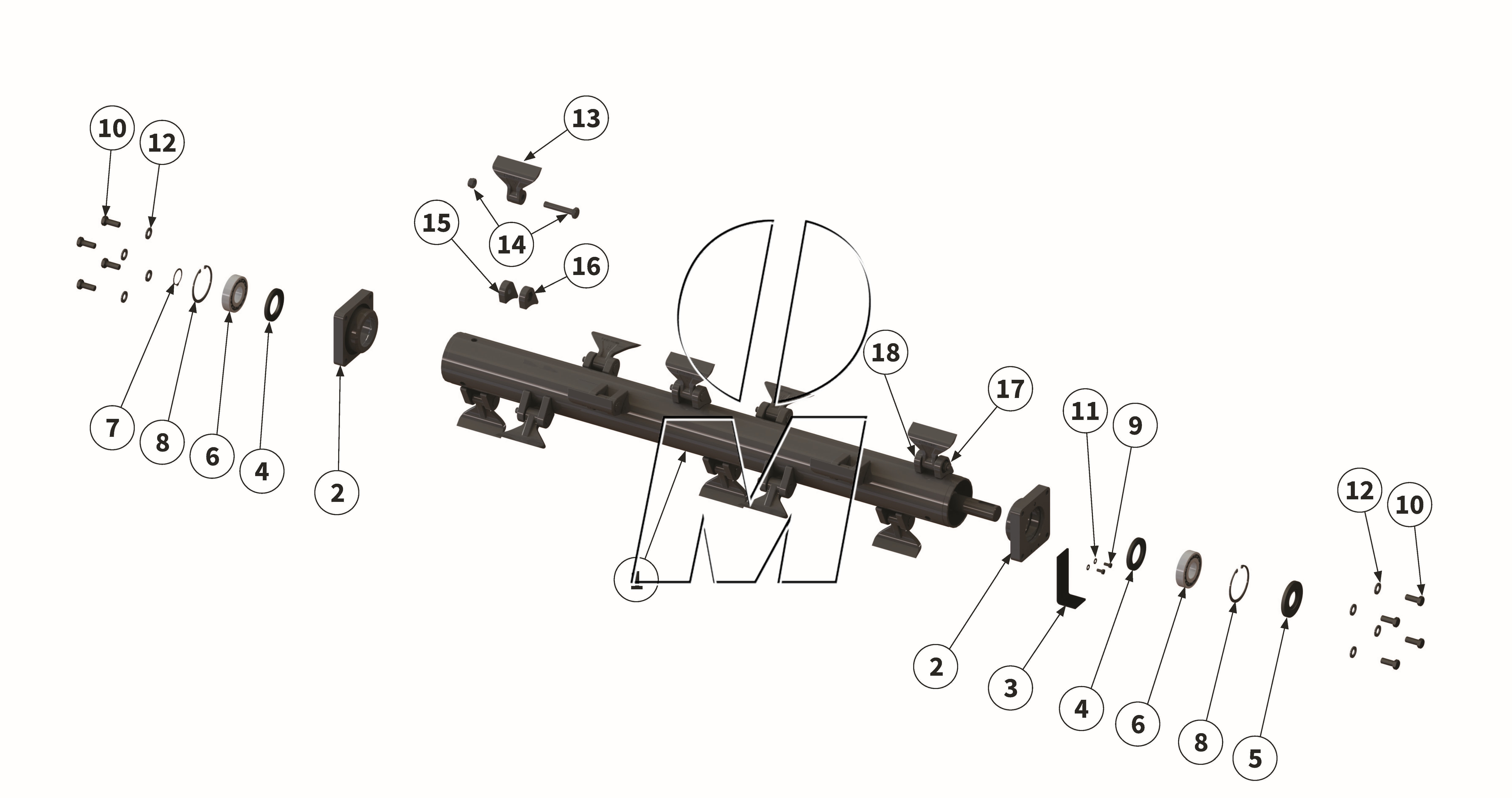

Zeichnung 13: Hammerrotor (P_H_ET_25_WEL)

Zurück

Zeichnung 13: Hammerrotor
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00014498 00014498	Rotor inkl. Werkzeug	120	(00014498, 00019027, MUH00025, MUH000252,232110)	finden Sie hier	1	Details
1	00014485 00014485	Rotor inkl. Werkzeug	140	(00014485, MUH00023, MUH00023210200000890)	finden Sie hier	1	Details
1	00014479 00014479	Rotor inkl. Werkzeug	150	(00014479)	finden Sie hier	1	Details
1	00011707 00011707	Rotor inkl. Werkzeug	160	(00011707, MUH00019, MUH000192)	finden Sie hier	1	Details
1	00011708 00011708	Rotor inkl. Werkzeug	180	(00011708, MUH00017, MUH000172)	finden Sie hier	1	Details
1	00011709 00011709	Rotor inkl. Werkzeug	200	(00011709, MUH00005, MUH00005210200000867)	finden Sie hier	1	Details
1	00005412 00005412	Rotor inkl. Werkzeug	220	(00005412, MU000146, MU0001462)	finden Sie hier	1	Details
2	MUH00010 00045455	Rotorlagerschale	120-200	(00045455,00001566,MUH00010)	finden Sie hier	2	Details
2	MU000040 00003977	Rotorlagerschale	220	(00003977, 10200000795, MU000039, MU000040)	finden Sie hier	2	Details
3	00045449 00045449	Verschlussblech	120-200	(00045449)	finden Sie hier	1	Details
3	00018303 00018303	Verschlussblech	220	(00018303)	finden Sie hier	1	Details
4	MU980839_ 00039955	Wellendichtring	120-200	(00039955)	finden Sie hier	2	Details
4	2403019009 00043828	Wellendichtring	220	(00003978, 00008510, 00043828, 2403019009)	finden Sie hier	2	Details
5	MU980837 00043835	Wellendichtring	120-200	(00043835, 2403017050, 2403019013, MU980837)	finden Sie hier	1	Details
5	00043831 00043831	Wellendichtring	220	(00043831)	finden Sie hier	1	Details
6	MU980838 00044678	Wälzlager	120-200	(00044678, 2403052006, MU980838)	finden Sie hier	2	Details
6	MU980815-S 90980815	Wälzlager	220	(MU980815S)	finden Sie hier	2	Details
7	MU980828 00043739	Sicherungsring	120-200	(00043739, MU7T1004, MU980828)	finden Sie hier	1	Details
7	MU980807 00043744	Sicherungsring	220	(00043744, 2404068004, 99000000791, MU980807)	finden Sie hier	1	Details
8	MU980836 00043752	Sicherungsring	120-200	(00043752, 2404070005, MU980836)	finden Sie hier	2	Details
8	MU980808 00043753	Sicherungsring	220	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details
9	MU982811 00043707	Schraube	120-220	(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	2	Details
10	MU980412 00043651	Schraube	120-200	(00043651, MU980412)	finden Sie hier	8	Details
10	MU980407 00043720	Schraube	220	(00002607, 00043720, 99000000615, MU980407)	finden Sie hier	8	Details
11	MU0099999 00043249	Scheibe	120-220	(00043249, MU0099999, MU980102)	finden Sie hier	2	Details
12	MUNSKL16 00043769	Scheibe	120-220	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details
13	MU000306 00001836	MHammerschlegel	120	(00001836, MU000306)	finden Sie hier	10	Details
13	MU000306 00001836	MHammerschlegel	140+150	(00001836, MU000306)	finden Sie hier	12	Details
13	MU000306 00001836	MHammerschlegel	160	(00001836, MU000306)	finden Sie hier	14	Details
13	MU000306 00001836	MHammerschlegel	180+200	(00001836, MU000306)	finden Sie hier	16	Details
13	MU000306 00001836	MHammerschlegel	220	(00001836, MU000306)	finden Sie hier	18	Details
14	MU980416-G 00018734	Schraube mit Mutter	120	(00018734, MU980416G)	finden Sie hier	10	Details
14	MU980416-G 00018734	Schraube mit Mutter	140-150	(00018734, MU980416G)	finden Sie hier	12	Details
14	MU980416-G 00018734	Schraube mit Mutter	160	(00018734, MU980416G)	finden Sie hier	14	Details
14	MU980416-G 00018734	Schraube mit Mutter	180+200	(00018734, MU980416G)	finden Sie hier	16	Details
14	MU980416-G 00018734	Schraube mit Mutter	220	(00018734, MU980416G)	finden Sie hier	18	Details
15	00013633 00013633	Werkzeughalter rund rechts	120	(00013633)	finden Sie hier	9	Details
15	00013633 00013633	Werkzeughalter rund rechts	140+150	(00013633)	finden Sie hier	11	Details
15	00013633 00013633	Werkzeughalter rund rechts	160	(00013633)	finden Sie hier	13	Details
15	00013633 00013633	Werkzeughalter rund rechts	180+200	(00013633)	finden Sie hier	15	Details
15	00013633 00013633	Werkzeughalter rund rechts	220	(00013633)	finden Sie hier	17	Details
16	00013632 00013632	Werkzeughalter 6-kant links	120	(00013632)	finden Sie hier	9	Details
16	00013632 00013632	Werkzeughalter 6-kant links	140+150	(00013632)	finden Sie hier	11	Details
16	00013632 00013632	Werkzeughalter 6-kant links	160	(00013632)	finden Sie hier	13	Details
16	00013632 00013632	Werkzeughalter 6-kant links	180+200	(00013632)	finden Sie hier	15	Details
16	00013632 00013632	Werkzeughalter 6-kant links	220	(00013632)	finden Sie hier	17	Details
17	00019323 00019323	Werkzeughalter rund links	120-220	(00019323)	finden Sie hier	1	Details
18	00019322 00019322	Werkzeughalter 6-kant rechts	120-220	(00019322)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
