Explosionszeichnung

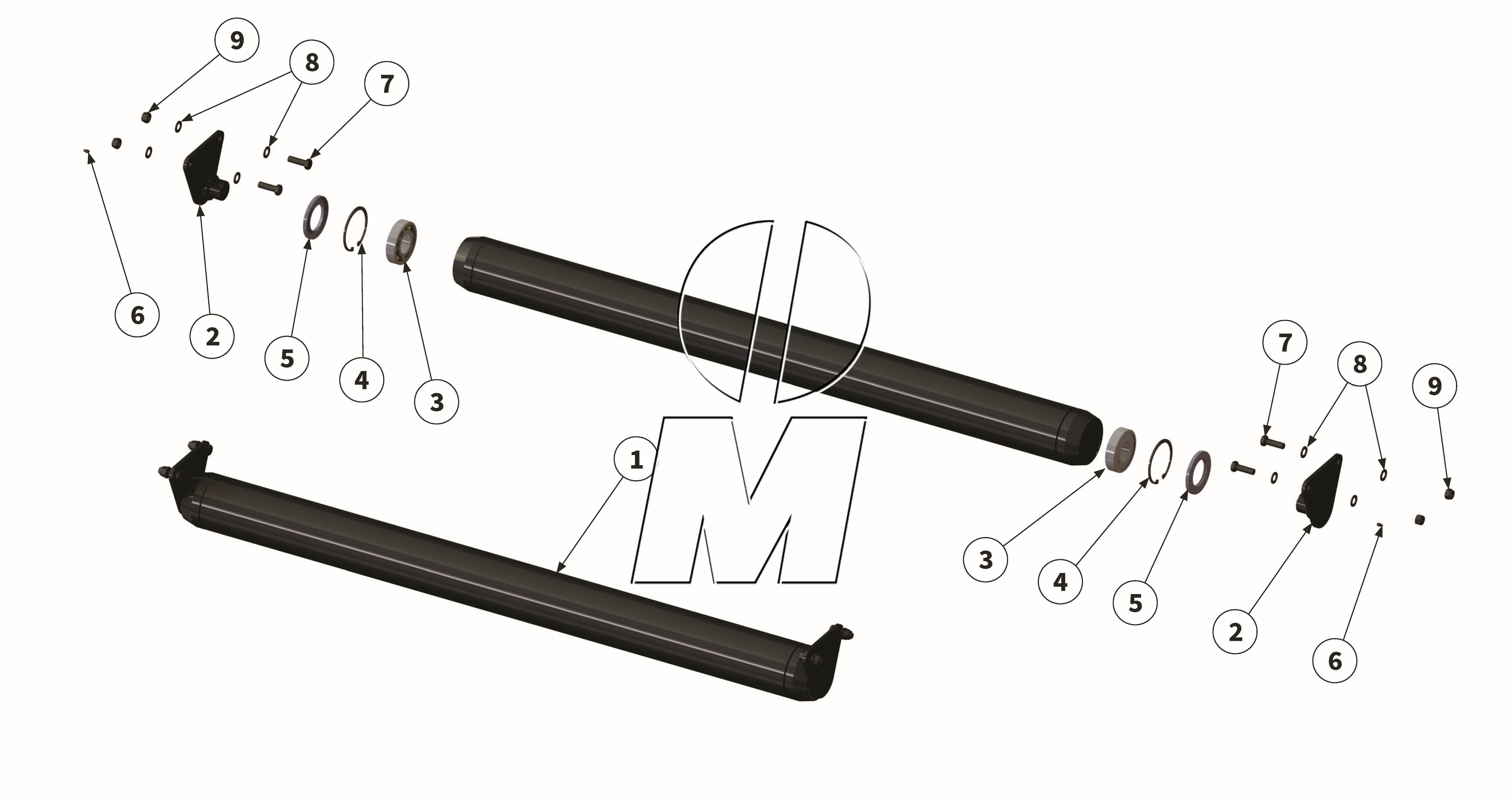

Zeichnung 14: Stützwalze (P_H_ET_25_WEL)

Zurück

Zeichnung 14: Stützwalze
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00014500 00014500	Stützwalze	120	(00014500, MUH00170, MUH001701, MUH001702)	finden Sie hier	1	Details
1	00014487 00014487	Stützwalze	140	(00014487, MUH00159, MUH001591, MUH001592)	finden Sie hier	1	Details
1	00014481 00014481	Stützwalze	150	(00014481, MUH00153, MUH001531, MUH001532)	finden Sie hier	1	Details
1	00014464 00014464	Stützwalze	160	(00014464, MUH00091, MUH000911, MUH000912)	finden Sie hier	1	Details
1	00014460 00014460	Stützwalze	180	(00014460, MUH00139, MUH001391, MUH001392, MUH00372)	finden Sie hier	1	Details
1	00014456 00014456	Stützwalze	200	(00014456, MUH00001, MUH000011, MUH000012)	finden Sie hier	1	Details
1	00014450 00014450	Stützwalze	220	(00014450, MUH002931, MUH002932)	finden Sie hier	1	Details
2	MUH00014 00001547	Halteplatte	120-220	(00001547, MUH00014)	finden Sie hier	2	Details
3	MU980840 00044677	Wälzlager	120-220	(00044677, 2403018047, MU980840)	finden Sie hier	2	Details
4	MU980808 00043753	Sicherungsring	120-220	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details
5	MU980843 00043832	Wellendichtring	120-220	(00001544, 00043832, MU980843)	finden Sie hier	2	Details
6	MU980700 00043301	Schmiernippel	120-220	(00043301)	finden Sie hier	2	Details
7	MU980432 00043653	Schraube	120-220	(00001270, 00043653, MU980432)	finden Sie hier	4	Details
8	MU980402 00043235	Scheibe	120-220	(00043235, MU0099996, MU980402)	finden Sie hier	8	Details
9	MU980401 00043180	Mutter	120-220	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	4	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
