Explosionszeichnung

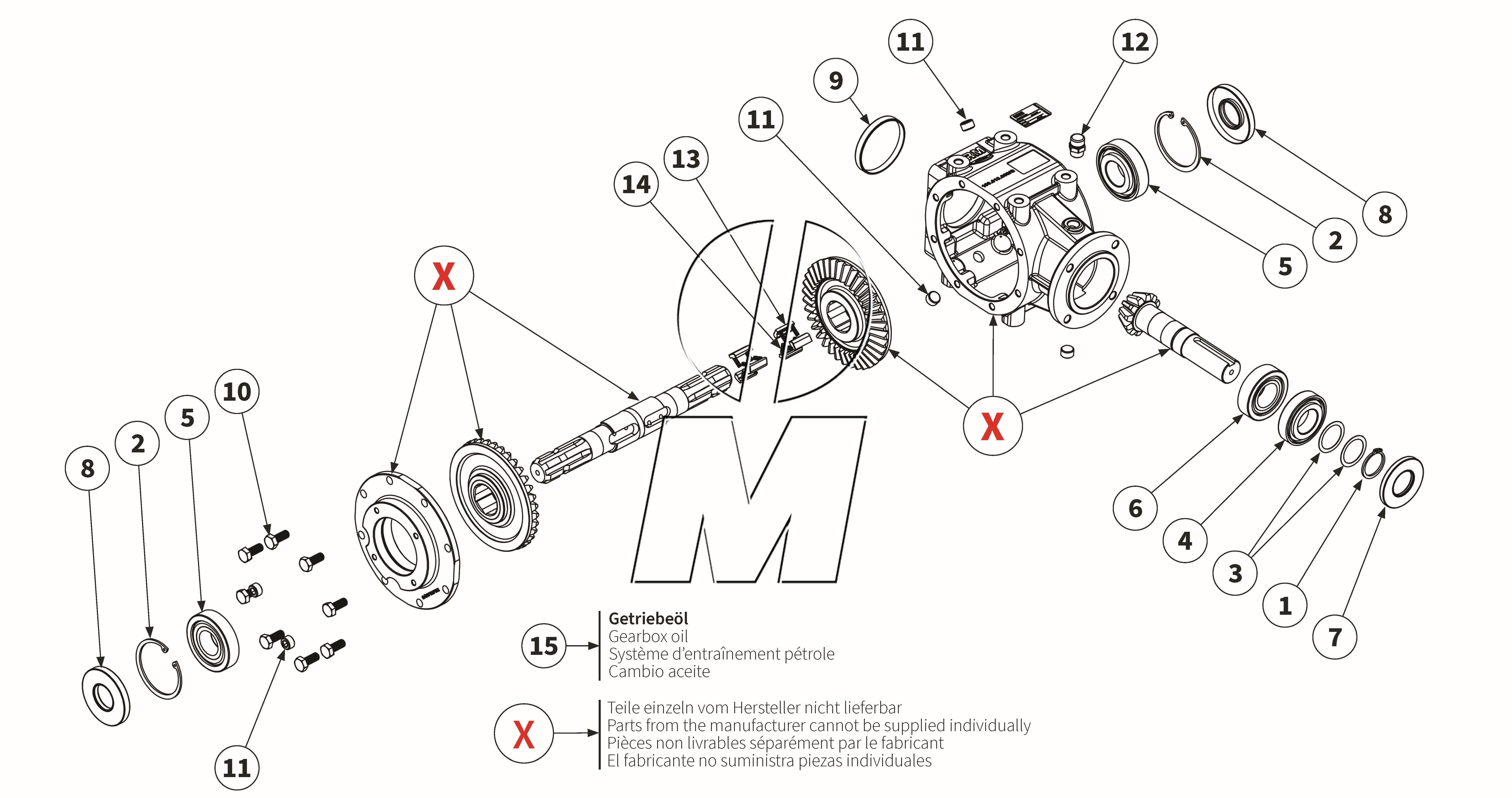

Zeichnung 16: Getriebe mit doppeltem Freilauf (P_H_ET_25_WEL)

Zurück

Zeichnung 16: Getriebe mit doppeltem Freilauf
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	MU490010 90490010	Sicherungsring	120-220		(6030226, MU490010)	finden Sie hier	1	Details
2	MU623014 90623014	Sicherungsring	120-220		(2404070006, MU623014)	finden Sie hier	2	Details
3	00043290 00043290		120-220		(00043290)	finden Sie hier	2	Details
4	MU310005 90310005	Lager	120-220		(MU310005)	finden Sie hier	1	Details
5	MU623011 90623011	Lager	120-220		(MU623011)	finden Sie hier	2	Details
6	MU490008 90490008	Lager	120-220		(2403030011, MU490008)	finden Sie hier	1	Details
7	SI-035X072X07-BASL 40039581	Wellendichtring	120-220		(SI 35 x 72 x 7 BA SL)	finden Sie hier	1	Details
8	MU623007 00043804	Wellendichtring	120-220		(00002000, 00043804, MU623007, SI035x080x10)	finden Sie hier	2	Details
9	MU623004 90623004	Verschlussdeckel	120-220		(0780*10RCA, 0780░10RCA, 2403045148, MU623004)	finden Sie hier	1	Details
10	MU980208 00043601	Schraube	120-220		(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	8	Details
11	MU623017 90623017	Verschlußschraube	120-220		(MU310018, MU623017, MUR20210)	finden Sie hier	5	Details
12	MU623018 00043837	Entlüftungs schraube	120-220		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details
13	MU623008-BRM 90623008	Sperrklinke Freilauf	120-220		(MU623008, MU623008BRM)	finden Sie hier	6	Details
14	MU623021-BRM 90623021	Druckfeder	120-220		(MU623021, MU623021BRM)	finden Sie hier	12	Details
15	MUSAE70W90VS 40008825	Getriebeöl	120-220	Bedarfsmenge	(MUSAE70W90VS)	finden Sie hier	2	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
