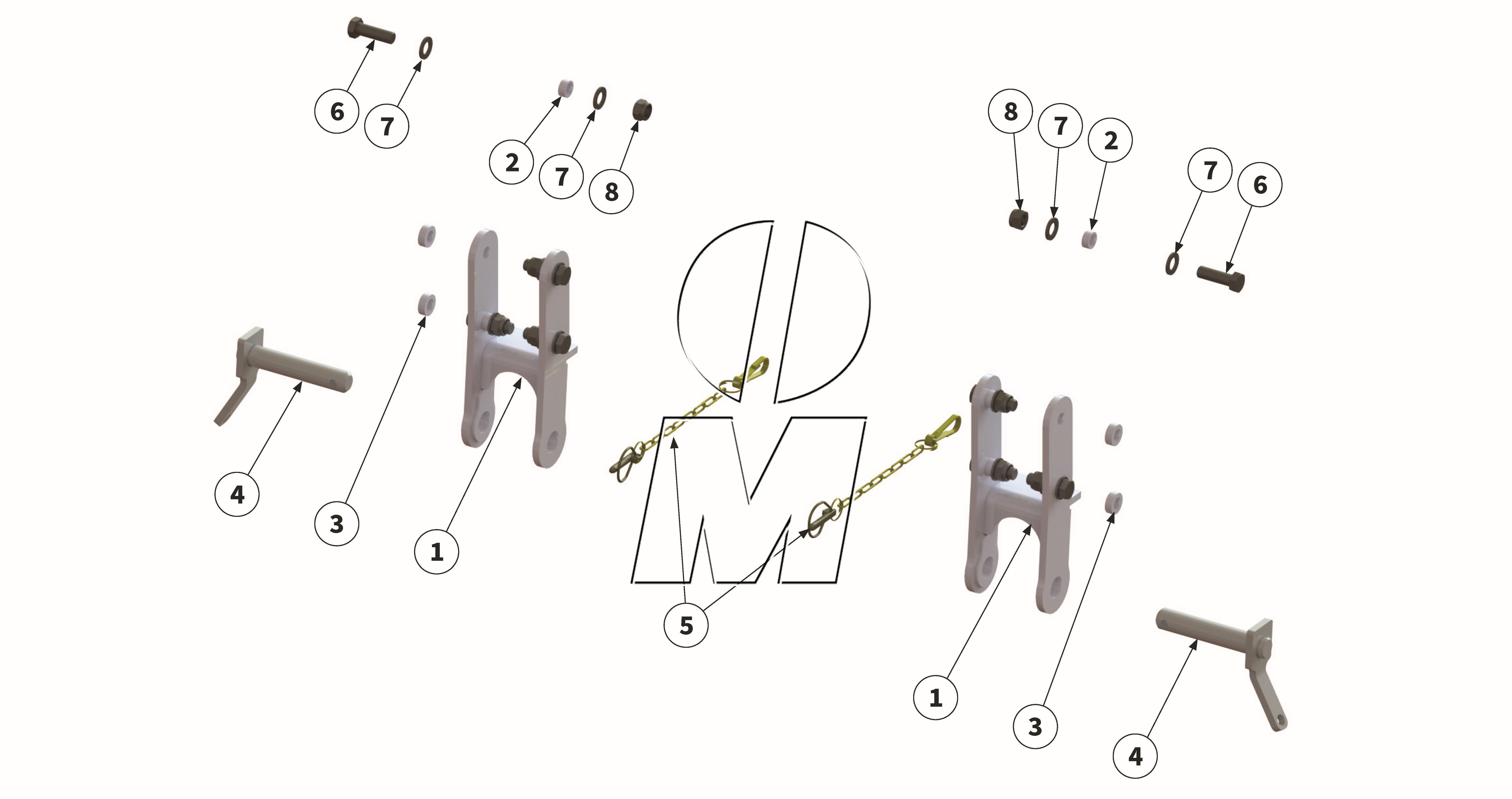

Explosionszeichnung
Zeichnung 21: Verlängerung Unterlenker Kat.2 (P_H_ET_25_WEL)
Zeichnung 21: Verlängerung Unterlenker Kat.2
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
00017232 00017232 |
Verlängerung Unterlenker Kat.2 | 140-220 | (00017232) | finden Sie hier | 2 | Details | |
| 2 |
00017268 00017268 |
Distanzhülse | 140-220 | (00017268) | finden Sie hier | 8 | Details | |
| 3 |
00018789 00018789 |
Distanzhülse | 140-220 | (00018789) | finden Sie hier | 4 | Details | |
| 4 |
MU1202651 00037611 |
Bolzen mit Kette | 140-220 | (00037611) | finden Sie hier | 2 | Details | |
| 5 |
MU2500105 00044559 |
Sicherungselement | 140-220 | (00044559, 2500105, MU2500105) | finden Sie hier | 2 | Details | |
| 6 |
MU980432 00043653 |
Schraube | 140-220 | (00001270, 00043653, MU980432) | finden Sie hier | 8 | Details | |
| 7 |
MU980402 00043235 |
Scheibe | 140-220 | (00043235, MU0099996, MU980402) | finden Sie hier | 16 | Details | |
| 8 |
MU980401 00043180 |
Mutter | 140-220 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 8 | Details |
