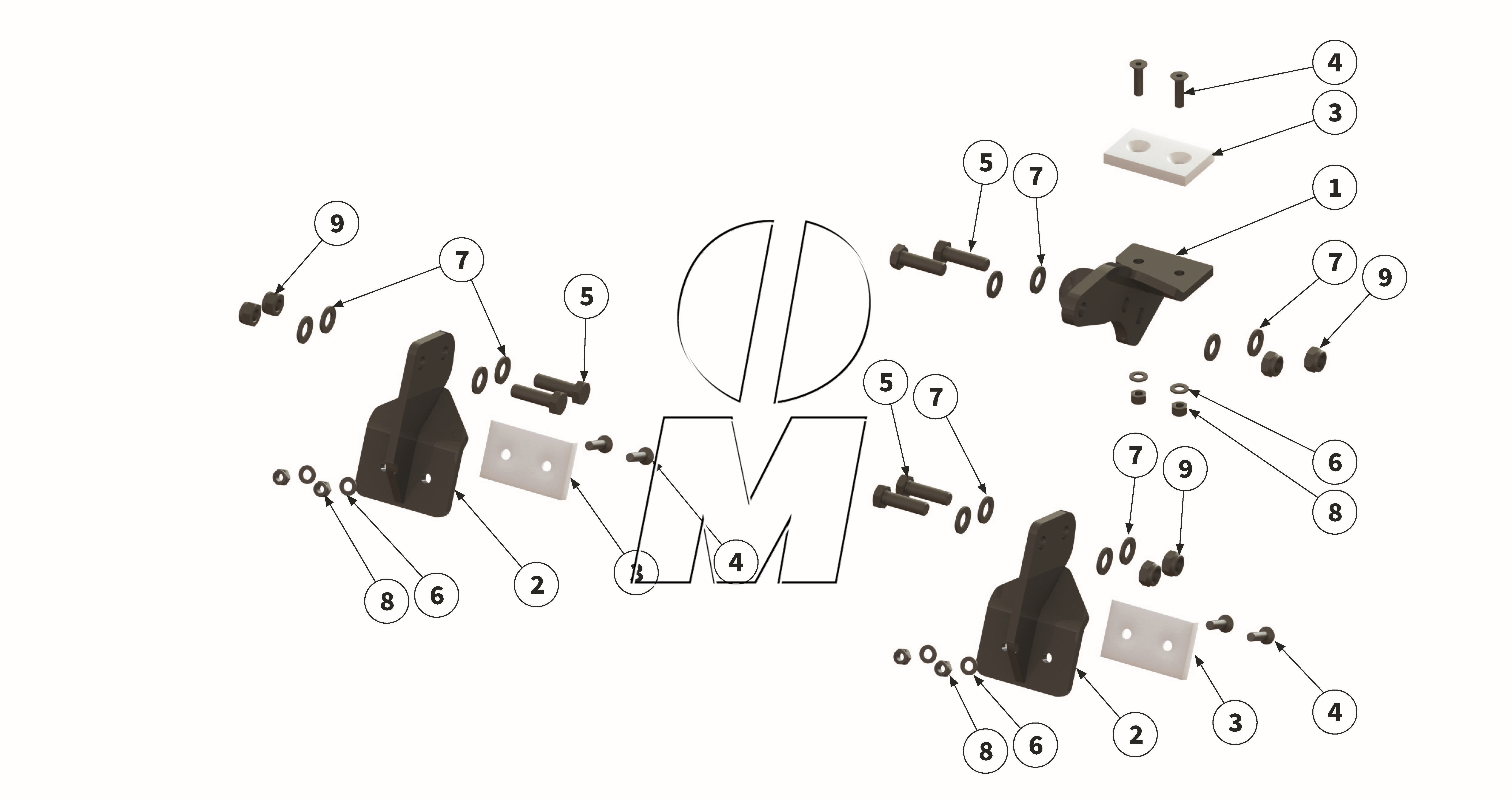

Explosionszeichnung
Zeichnung 22: Verschiebeentlastung (P_H_ET_25_WEL)
Zeichnung 22: Verschiebeentlastung
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
00015036 00015036 |
Entlastungselement | 140-220 | (00015036) | finden Sie hier | 1 | Details | |
| 2 |
00015019 00015019 |
Entlastungselement | 140-220 | (00015019) | finden Sie hier | 2 | Details | |
| 3 |
00003768 00003768 |
Gleitplatte | 140-220 | (00003768) | finden Sie hier | 3 | Details | |
| 4 |
MU0099952 00043403 |
Schraube | 140-220 | (00043403, MU0099952) | finden Sie hier | 6 | Details | |
| 5 |
MU980328 00043622 |
Schraube | 140-220 | (00043622, MU980321, MU980328) | finden Sie hier | 6 | Details | |
| 6 |
MU0099999 00043249 |
Scheibe | 140-220 | (00043249, MU0099999, MU980102) | finden Sie hier | 6 | Details | |
| 7 |
MU980302 00043233 |
Scheibe | 140-220 | (00043233, MU0099997, MU980302) | finden Sie hier | 12 | Details | |
| 8 |
MU0099961 00043191 |
Mutter | 140-220 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 6 | Details | |
| 9 |
MU980301 00043178 |
Mutter | 140-220 | (00043178, MU0099957, MU980301) | finden Sie hier | 6 | Details |
