Explosionszeichnung

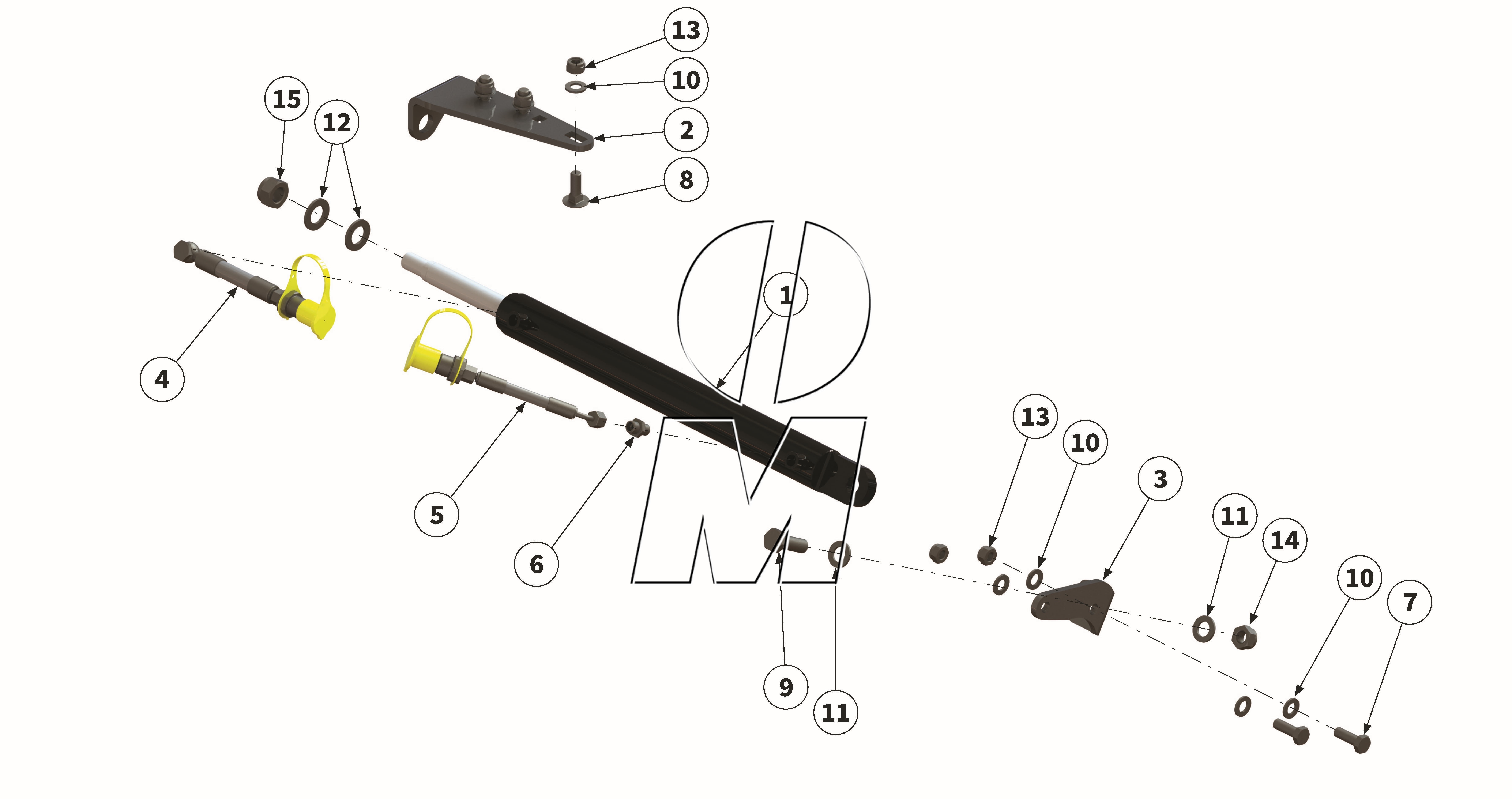

Zeichnung 23: Hydraulische Seitenverschiebung (P_H_ET_25_WEL)

Zurück

Zeichnung 23: Hydraulische Seitenverschiebung
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	MUH00152 00014475	Hydraulikzylinder	140+150	(00014475, MUH00152)	finden Sie hier	1	Details
1	MUH00097 00045914	Hydraulikzylinder	160-220	(00045914)	finden Sie hier	1	Details
1-a	MUDZ0003 90260003	Dichtsatz	140+150	(DSS04002501, MUDZ0003)	finden Sie hier	1	Details
1-a	MUDZ0004 90260004	Dichtsatz	160-220	(DSHYI05003002, MUDZ0004)	finden Sie hier	1	Details
2	MUH00069 00014439	Zylinderaufnahme	140-220	(00014439, MUH00069)	finden Sie hier	1	Details
3	MUH00185 00014438	Aufnahme	140-220	(00014438, MUH00185)	finden Sie hier	1	Details
4	00046059 00046059	Hydraulikschlauch	140-220	(00046059)	finden Sie hier	1	Details
5	00046058 00046058	Hydraulikschlauch	140-220	(00046058)	finden Sie hier	1	Details
6	XGE-08-PLR-1/4 40050088	Verschraubung	140-220	(XGE 08-PLR 1/4, XGE 8-PLR 1/4)	finden Sie hier	1	Details
7	MU980311 00043621	Schraube	140-220	(00043621, MU0099931, MU980311)	finden Sie hier	2	Details
8	MU980320 00043333	Schraube	140-220	(00043333, MU0099984, MU980320)	finden Sie hier	3	Details
9	MU980407 00043720	Schraube	140-220	(00002607, 00043720, 99000000615, MU980407)	finden Sie hier	1	Details
10	MU980302 00043233	Scheibe	140-220	(00043233, MU0099997, MU980302)	finden Sie hier	7	Details
11	MU980402 00043235	Scheibe	140-220	(00043235, MU0099996, MU980402)	finden Sie hier	2	Details
12	MU980505 00043237	Scheibe	140-220	(00043237, MU980505)	finden Sie hier	2	Details
13	MU980301 00043178	Mutter	140-220	(00043178, MU0099957, MU980301)	finden Sie hier	5	Details
14	MU980401 00043180	Mutter	140-220	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	1	Details
15	MU0099959 00043184	Mutter	140-220	(00043184, MU0099959, MU980506)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
