Explosionszeichnung

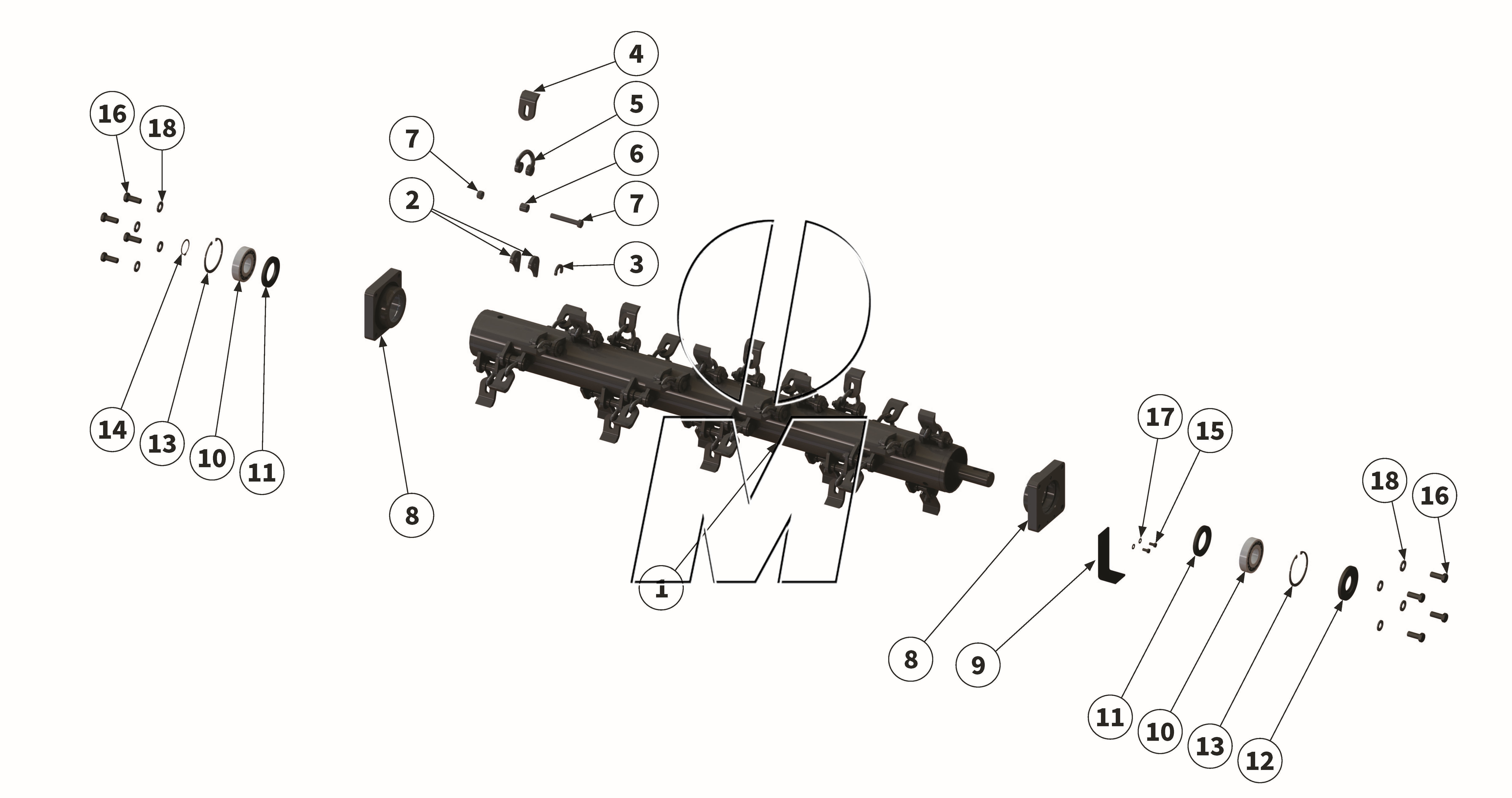

Zeichnung 24: Schäkelrotor (P_H_ET_25_WEL)

Zurück

Zeichnung 24: Schäkelrotor
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00042013 00042013	Schäkelrotor inkl. Werkzeug	140	(00042013,MUH00263)	finden Sie hier	1	Details
1	00041998 00041998	Schäkelrotor inkl. Werkzeug	160	(00041998)	finden Sie hier	1	Details
1	00041992 00041992	Schäkelrotor inkl. Werkzeug	180	(00041992)	finden Sie hier	1	Details
1	MUH00259 00041966	Schäkelrotor inkl. Werkzeug	200	(00041966,MUH00259)	finden Sie hier	1	Details
1	MU000393 00035031	Schäkelrotor inkl. Werkzeug	220	(00035031,00034986,MU000393,MU000578,102-00000951)	finden Sie hier	1	Details
2	MU000374 00019099	Werkzeughalter	120	(00019099, MU000374)	finden Sie hier	48	Details
2	MU000374 00019099	Werkzeughalter	140	(00019099, MU000374)	finden Sie hier	56	Details
2	MU000374 00019099	Werkzeughalter	150	(00019099, MU000374)	finden Sie hier	60	Details
2	MU000374 00019099	Werkzeughalter	160	(00019099, MU000374)	finden Sie hier	64	Details
2	MU000374 00019099	Werkzeughalter	180	(00019099, MU000374)	finden Sie hier	72	Details
2	MU000374 00019099	Werkzeughalter	200	(00019099, MU000374)	finden Sie hier	80	Details
2	MU000374 00019099	Werkzeughalter	220	(00019099, MU000374)	finden Sie hier	92	Details
3	MU000375 00019100	Verdrehsicherung	120	(00019100, MU000375)	finden Sie hier	24	Details
3	MU000375 00019100	Verdrehsicherung	140	(00019100, MU000375)	finden Sie hier	28	Details
3	MU000375 00019100	Verdrehsicherung	150	(00019100, MU000375)	finden Sie hier	30	Details
3	MU000375 00019100	Verdrehsicherung	160	(00019100, MU000375)	finden Sie hier	32	Details
3	MU000375 00019100	Verdrehsicherung	180	(00019100, MU000375)	finden Sie hier	36	Details
3	MU000375 00019100	Verdrehsicherung	200	(00019100, MU000375)	finden Sie hier	40	Details
3	MU000375 00019100	Verdrehsicherung	220	(00019100, MU000375)	finden Sie hier	46	Details
4	MU000449 00001431	Schäkelmesser	120	(00001431, MU000449)	finden Sie hier	24	Details
4	MU000449 00001431	Schäkelmesser	140	(00001431, MU000449)	finden Sie hier	28	Details
4	MU000449 00001431	Schäkelmesser	150	(00001431, MU000449)	finden Sie hier	30	Details
4	MU000449 00001431	Schäkelmesser	160	(00001431, MU000449)	finden Sie hier	32	Details
4	MU000449 00001431	Schäkelmesser	180	(00001431, MU000449)	finden Sie hier	36	Details
4	MU000449 00001431	Schäkelmesser	200	(00001431, MU000449)	finden Sie hier	40	Details
4	MU000449 00001431	Schäkelmesser	220	(00001431, MU000449)	finden Sie hier	46	Details
5	MU000507 00001429	Schäkel	120	(00001429, MU000507)	finden Sie hier	24	Details
5	MU000507 00001429	Schäkel	140	(00001429, MU000507)	finden Sie hier	28	Details
5	MU000507 00001429	Schäkel	150	(00001429, MU000507)	finden Sie hier	30	Details
5	MU000507 00001429	Schäkel	160	(00001429, MU000507)	finden Sie hier	32	Details
5	MU000507 00001429	Schäkel	180	(00001429, MU000507)	finden Sie hier	36	Details
5	MU000507 00001429	Schäkel	200	(00001429, MU000507)	finden Sie hier	40	Details
5	MU000507 00001429	Schäkel	220	(00001429, MU000507)	finden Sie hier	46	Details
6	MU000560 00001428	Buchse	120	(00001428, MU000560)	finden Sie hier	24	Details
6	MU000560 00001428	Buchse	140	(00001428, MU000560)	finden Sie hier	28	Details
6	MU000560 00001428	Buchse	150	(00001428, MU000560)	finden Sie hier	30	Details
6	MU000560 00001428	Buchse	160	(00001428, MU000560)	finden Sie hier	32	Details
6	MU000560 00001428	Buchse	180	(00001428, MU000560)	finden Sie hier	36	Details
6	MU000560 00001428	Buchse	200	(00001428, MU000560)	finden Sie hier	40	Details
6	MU000560 00001428	Buchse	220	(00001428, MU000560)	finden Sie hier	46	Details
7	MU980509 00044847	Schraube mit Mutter	120	(00044847,MU980509)	finden Sie hier	24	Details
7	MU980509 00044847	Schraube mit Mutter	140	(00044847,MU980509)	finden Sie hier	28	Details
7	MU980509 00044847	Schraube mit Mutter	150	(00044847,MU980509)	finden Sie hier	30	Details
7	MU980509 00044847	Schraube mit Mutter	160	(00044847,MU980509)	finden Sie hier	32	Details
7	MU980509 00044847	Schraube mit Mutter	180	(00044847,MU980509)	finden Sie hier	36	Details
7	MU980509 00044847	Schraube mit Mutter	200	(00044847,MU980509)	finden Sie hier	40	Details
7	MU980509 00044847	Schraube mit Mutter	220	(00044847,MU980509)	finden Sie hier	46	Details
8	00045455 00045455	Rotorlagerschale	120-200		finden Sie hier	2	Details
8	MU000040 00003977	Rotorlagerschale	220	(00003977, 10200000795, MU000039, MU000040)	finden Sie hier	2	Details
9	00045449 00045449	Verschlussblech	120-200		finden Sie hier	1	Details
10	MU980838 00044678	Wälzlager	120-200	(00044678, 2403052006, MU980838)	finden Sie hier	2	Details
10	MU980815 00044679	Wälzlager	220	(00044679, 2403052005, 99000000793, MU980815)	finden Sie hier	2	Details
11	MU980839 00039955	Wellendichtring	120-200	(00039955)	finden Sie hier	2	Details
11	2403019009 00043828	Wellendichtring	220	(00003978, 00008510, 00043828, 2403019009)	finden Sie hier	2	Details
12	MU980837 00043835	Wellendichtring	120-200	(00043835, 2403017050, 2403019013, MU980837)	finden Sie hier	1	Details
12	00043831 00043831	Wellendichtring	220	(00043831)	finden Sie hier	1	Details
13	MU980836 00043752	Sicherungsring	120-200	(00043752, 2404070005, MU980836)	finden Sie hier	2	Details
13	MU980808 00043753	Sicherungsring	220	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details
14	MU980828 00043739	Sicherungsring	120-200	(00043739, MU7T1004, MU980828)	finden Sie hier	1	Details
14	MU980807 00043744	Sicherungsring	220	(00043744, 2404068004, 99000000791, MU980807)	finden Sie hier	1	Details
15	MU982811 00043707	Schraube	120-220	(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	2	Details
16	MU980412 00043651	Schraube	120-200	(00043651, MU980412)	finden Sie hier	8	Details
16	MU980407 00043720	Schraube	220	(00002607, 00043720, 99000000615, MU980407)	finden Sie hier	8	Details
17	MU0099999 00043249	Scheibe	120-220	(00043249, MU0099999, MU980102)	finden Sie hier	2	Details
18	MUNSKL16 00043769	Scheibe	120-220	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
