Explosionszeichnung

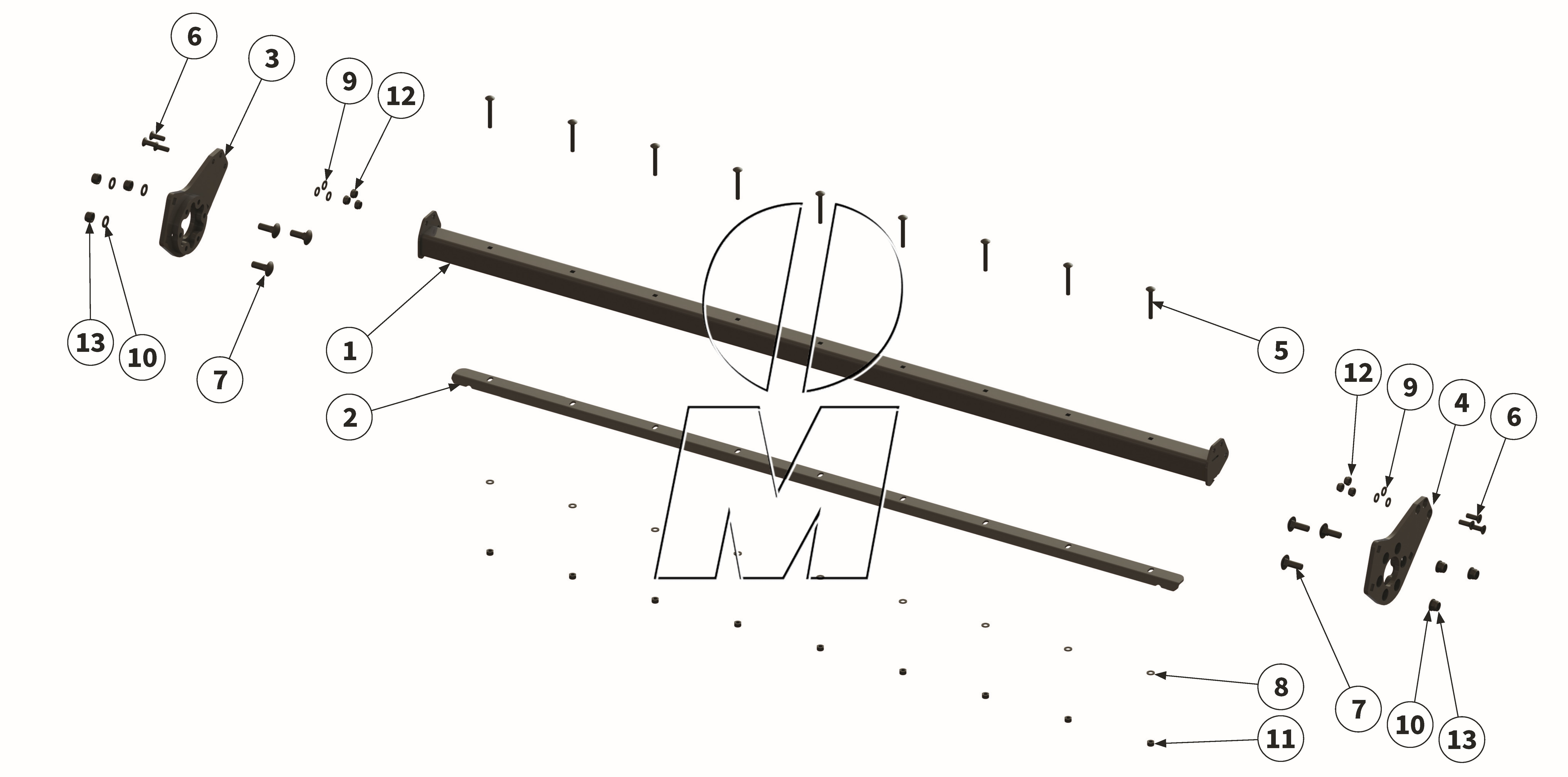

Zeichnung 23: Stützwalzenabstreifer (P_L_ET_25_WEL)

Zeichnung 23: Stützwalzenabstreifer
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2026-07
Bestellcode: P_L_ET_25_WEL

Position Bestellcode
Artikel-Nr.
Artikel Arbeitsbreite Ident.-Nr. GPSR-Info Anzahl
1 00015611
00015611
Abstreiferholm 180 (00015611) finden Sie hier 1 Details
1 00015607
00015607
Abstreiferholm 200 (00015607) finden Sie hier 1 Details
1 00035296
00035296
Abstreiferholm 220 (00035296) finden Sie hier 1 Details
1 00035300
00035300
Abstreiferholm 250 (00035300) finden Sie hier 1 Details
1 00035305
00035305
Abstreiferholm 280 (00035305) finden Sie hier 1 Details
2 00015612
00015612
Abstreiferschneide 180 (00015612) finden Sie hier 1 Details
2 00015608
00015608
Abstreiferschneide 200 (00015608) finden Sie hier 1 Details
2 00035298
00035298
Abstreiferschneide 220 (00035298) finden Sie hier 1 Details
2 00035303
00035303
Abstreiferschneide 250 (00035303) finden Sie hier 1 Details
2 00035310
00035310
Abstreiferschneide 280 (00035310) finden Sie hier 1 Details
3 00015627
00015627
Halteplatte rechts 180-280 (00015627, 10400001041) finden Sie hier 1 Details
4 00015625
00015625
Halteplatte links 180-280 (00015625, 10400001043) finden Sie hier 1 Details
5 MU980243
00043329
Schraube 180 (00043329, MU980243) finden Sie hier 7 Details
5 MU980243
00043329
Schraube 200 (00043329, MU980243) finden Sie hier 8 Details
5 MU980243
00043329
Schraube 220 (00043329, MU980243) finden Sie hier 9 Details
5 MU980243
00043329
Schraube 250 (00043329, MU980243) finden Sie hier 10 Details
5 MU980243
00043329
Schraube 280 (00043329, MU980243) finden Sie hier 11 Details
6 MU980339
00043382
Schraube 180-280 (00043382, MU980339) finden Sie hier 6 Details
7 MU980424
00043342
Schraube 180-280 (00043342, MU980424) finden Sie hier 6 Details
8 MU980202
00043232
Scheibe 180 (00001223, 00043232, MU980202) finden Sie hier 7 Details
8 MU980202
00043232
Scheibe 200 (00001223, 00043232, MU980202) finden Sie hier 8 Details
8 MU980202
00043232
Scheibe 220 (00001223, 00043232, MU980202) finden Sie hier 9 Details
8 MU980202
00043232
Scheibe 250 (00001223, 00043232, MU980202) finden Sie hier 10 Details
8 MU980202
00043232
Scheibe 280 (00001223, 00043232, MU980202) finden Sie hier 11 Details
9 MU980302
00043233
Scheibe 180-280 (00043233, MU0099997, MU980302) finden Sie hier 6 Details
10 MU980402
00043235
Scheibe 180-280 (00043235, MU0099996, MU980402) finden Sie hier 6 Details
11 MU0099960
00043177
Mutter 180 (00043177, MU0099960, MU980201) finden Sie hier 7 Details
11 MU0099960
00043177
Mutter 200 (00043177, MU0099960, MU980201) finden Sie hier 8 Details
11 MU0099960
00043177
Mutter 220 (00043177, MU0099960, MU980201) finden Sie hier 9 Details
11 MU0099960
00043177
Mutter 250 (00043177, MU0099960, MU980201) finden Sie hier 10 Details
11 MU0099960
00043177
Mutter 280 (00043177, MU0099960, MU980201) finden Sie hier 11 Details
12 MU980301
00043178
Mutter 180-280 (00043178, MU0099957, MU980301) finden Sie hier 6 Details
13 MU980401
00043180
Mutter 180-280 (00043180, 2404032004, MU0099958, MU980401) finden Sie hier 6 Details
- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
