Explosionszeichnung

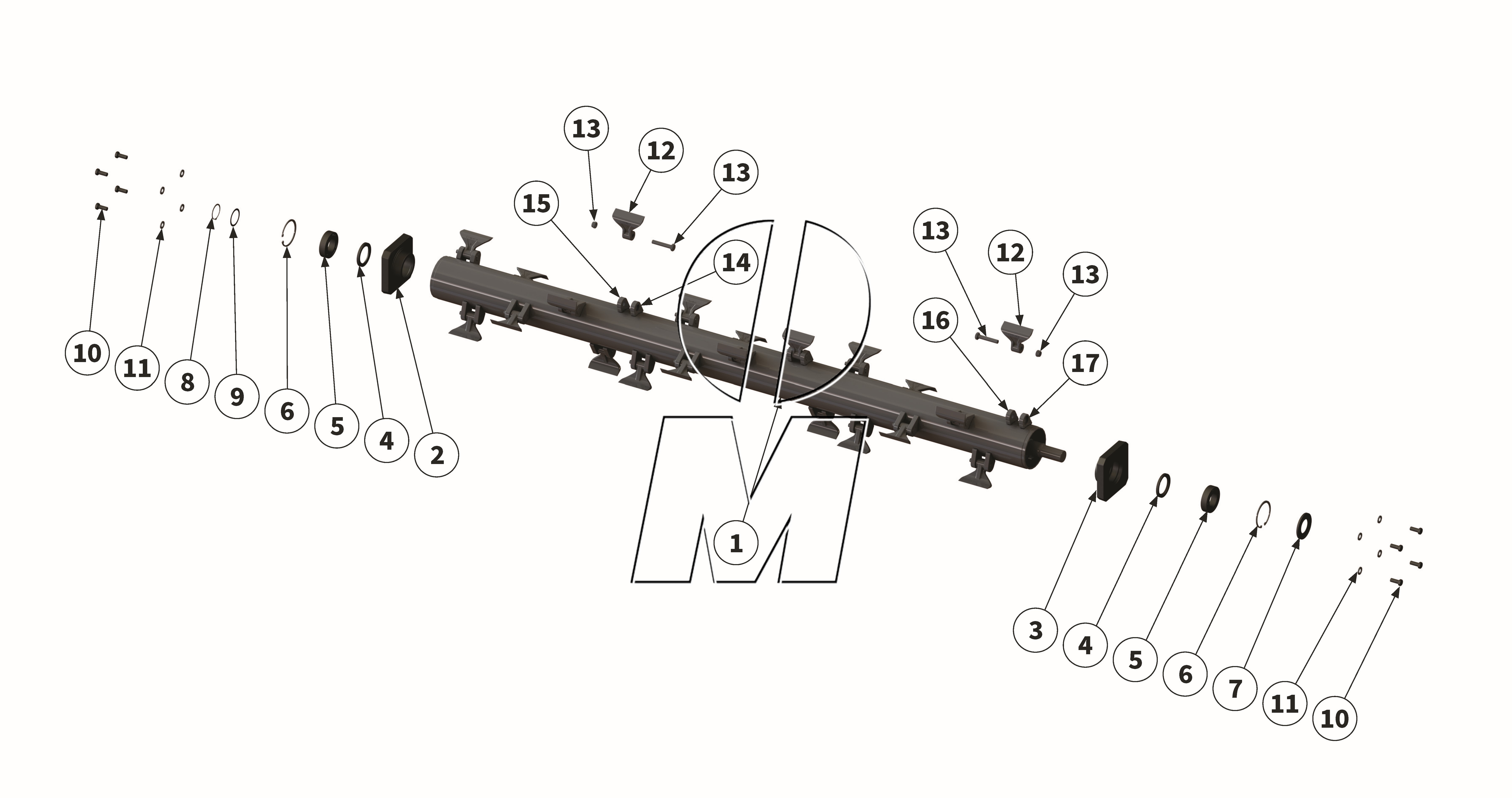

Zeichnung 08: Hammerrotor (P_M_ET_24_WEL)

Zurück

Zeichnung 08: Hammerrotor
Modell: MU-M Vario 220 - 300
Ab Serie: 2024
Ausgabe: 2025-05
Bestellcode: P_M_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	MU0202375 00044939	Rotor inkl. Werkzeug	220	(00044939,MU0202375)	finden Sie hier	1	Details
1	MU0202372 00044918	Rotor inkl. Werkzeug	250	(00044918,MU0202372)	finden Sie hier	1	Details
1	MU0200075 00038727	Rotor inkl. Werkzeug	280	(00038727, 0200075A, MU0200075, MU0222275)	finden Sie hier	1	Details
1	MU0201446 00038750	Rotor inkl. Werkzeug	300	(00038750, MU0200102, MU0201446)	finden Sie hier	1	Details
2	00038720 00038720	Rotorlagerschale	220-300	(00038720, MU3300179)	finden Sie hier	1	Details
3	00038711 00038711	Rotorlagerschale	220-300	(00038711, MU3300061)	finden Sie hier	1	Details
4	2403019009 00043828	Wellendichtring	220-300	(00003978, 00008510, 00043828, 2403019009)	finden Sie hier	2	Details
5	MU980815-S 90980815	Wälzlager	220-300	(MU980815S)	finden Sie hier	2	Details
6	MU980808 00043753	Sicherungsring	220-300	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details
7	00043831 00043831	Wellendichtring	220-300	(00043831)	finden Sie hier	1	Details
8	MU980807 00043744	Sicherungsring	220-300	(00043744, 2404068004, 99000000791, MU980807)	finden Sie hier	2	Details
9	MU12000384 00043298	Passscheibe	220-300	(00043298, 12000384, MU12000384)	finden Sie hier	2	Details
10	MU980412 00043651	Schraube	220-300	(00043651, MU980412)	finden Sie hier	8	Details
11	MUNSKL16 00043769	Scheibe	220-300	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details
12	MU000306 00001836	M-Hammerschlegel	220	(00001836, MU000306)	finden Sie hier	18	Details
12	MU000306 00001836	M-Hammerschlegel	250	(00001836, MU000306)	finden Sie hier	22	Details
12	MU000306 00001836	M-Hammerschlegel	280	(00001836, MU000306)	finden Sie hier	24	Details
12	MU000306 00001836	M-Hammerschlegel	300	(00001836, MU000306)	finden Sie hier	26	Details
13	MU980416-G 00018734	Schraube mit Mutter	220	(00018734, MU980416G)	finden Sie hier	18	Details
13	MU980416-G 00018734	Schraube mit Mutter	250	(00018734, MU980416G)	finden Sie hier	22	Details
13	MU980416-G 00018734	Schraube mit Mutter	280	(00018734, MU980416G)	finden Sie hier	24	Details
13	MU980416-G 00018734	Schraube mit Mutter	300	(00018734, MU980416G)	finden Sie hier	26	Details
14	00013632 00013632	Werkzeughalter mit Sechskant links	220	(00013632)	finden Sie hier	17	Details
14	00013632 00013632	Werkzeughalter mit Sechskant links	250	(00013632)	finden Sie hier	21	Details
14	00013632 00013632	Werkzeughalter mit Sechskant links	280	(00013632)	finden Sie hier	23	Details
14	00013632 00013632	Werkzeughalter mit Sechskant links	300	(00013632)	finden Sie hier	25	Details
15	00013633 00013633	Werkzeughalter rund rechts	220	(00013633)	finden Sie hier	17	Details
15	00013633 00013633	Werkzeughalter rund rechts	250	(00013633)	finden Sie hier	21	Details
15	00013633 00013633	Werkzeughalter rund rechts	280+300	(00013633)	finden Sie hier	23	Details
16	00019322 00019322	Werkzeughalter mit Sechskant rechts	220-300	(00019322)	finden Sie hier	1	Details
17	00019323 00019323	Werkzeughalter rund links	220-300	(00019323)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
