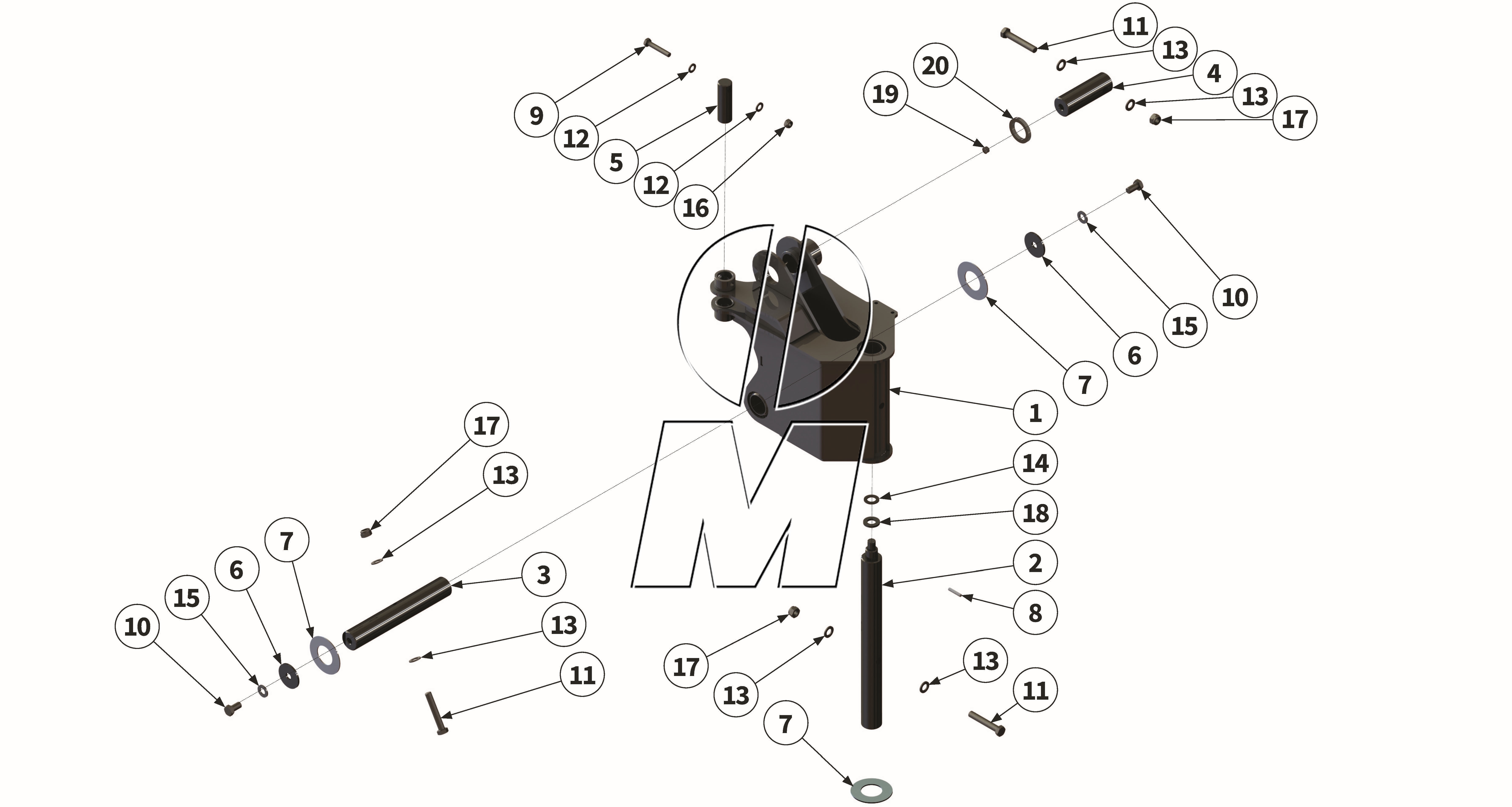

Explosionszeichnung

Zeichnung 05: Gelenkarm (P_MSP_ET_25_WEL)

Zurück

Zeichnung 05: Gelenkarm
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00039890 00039890	Gelenkarm	220-280	(00039890)	finden Sie hier	1	Details
2	00045575 00045575	Bolzen	220-280	(00045575)	finden Sie hier	1	Details
3	00038326 00038326	Bolzen	220-280	(00038326)	finden Sie hier	1	Details
4	00038325 00038325	Bolzen	220-280	(00038325)	finden Sie hier	1	Details
5	00038302 00038302	Bolzen	220-280	(00038302)	finden Sie hier	1	Details
6	00040398 00040398	Blech	220-280	(00040398)	finden Sie hier	2	Details
7	00042625 00042625	Anlaufscheibe	220-280	(00042625)	finden Sie hier	3	Details
8	MU981809 00043791	Spannhülse	220-280	(00043791, MU981809)	finden Sie hier	1	Details
9	MU980337 00043501	Schraube	220-280	(00043501, MU980337)	finden Sie hier	1	Details
10	MU980414 00043649	Schraube	220-280	(00043649, MU980414)	finden Sie hier	2	Details
11	MU981095 00043535	Schraube	220-280	(00043535, MU980433, MU981095)	finden Sie hier	3	Details
12	MU980302 00043233	Scheibe	220-280	(00043233, MU0099997, MU980302)	finden Sie hier	2	Details
13	MU980402 00043235	Scheibe	220-280	(00043235, MU0099996, MU980402)	finden Sie hier	6	Details
14	MU980505 00043237	Scheibe	220-280	(00043237, MU980505)	finden Sie hier	1	Details
15	MUNSKL16 00043769	Scheibe	220-280	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	2	Details
16	MU980301 00043178	Mutter	220-280	(00043178, MU0099957, MU980301)	finden Sie hier	1	Details
17	MU980401 00043180	Mutter	220-280	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	3	Details
18	00047109 00047109	Scheibe	220-280	(00047109)	finden Sie hier	1	Details
19	00035563 00035563	Verschlussstopfen	220-280	(00035563, 50686)	finden Sie hier	1	Details
20	00051500 00051500	Distanzscheibe	220-280	(00051500)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
