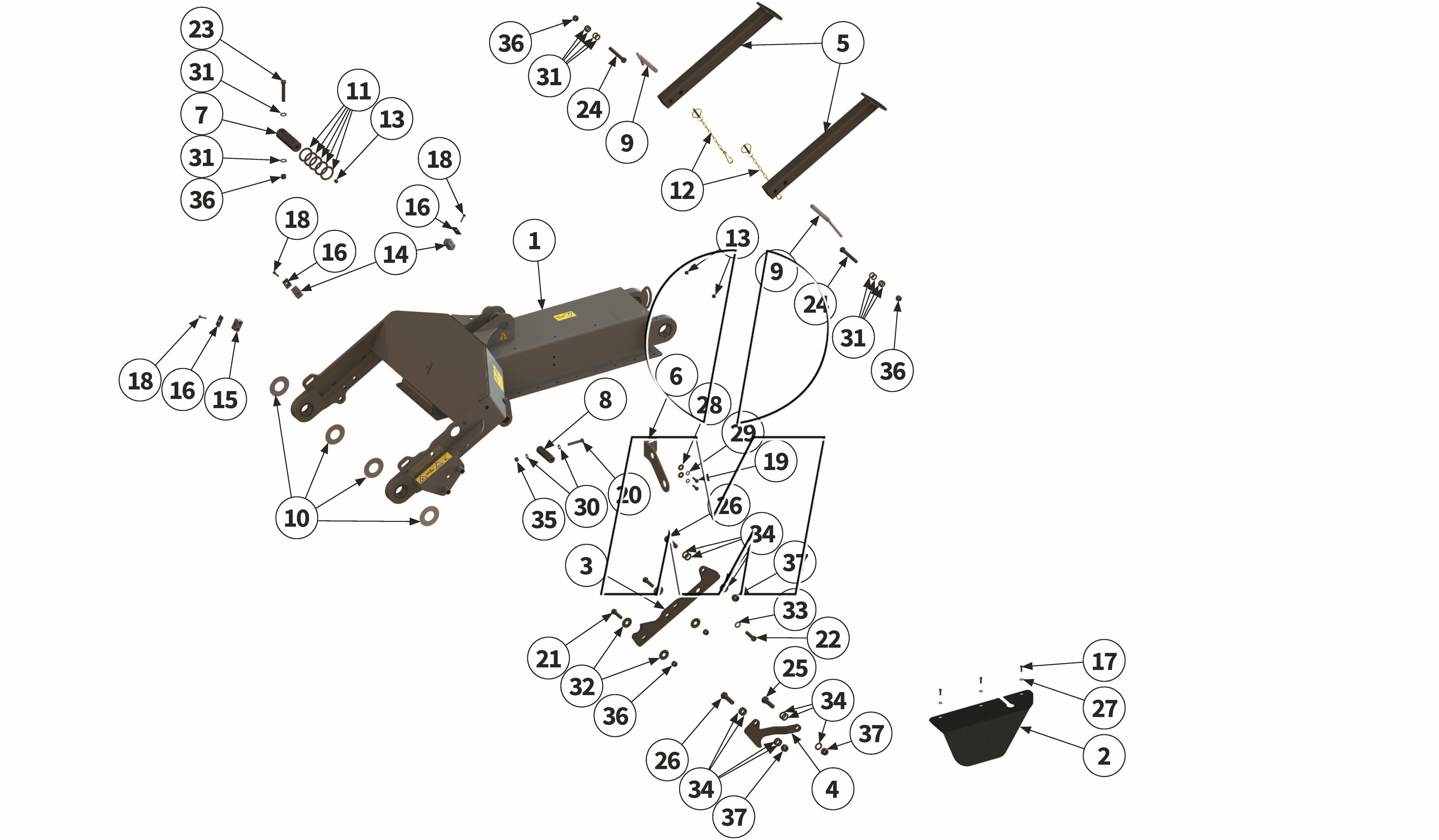

Explosionszeichnung

Zeichnung 06: Tragarm (P_MSP_ET_25_WEL)

Zurück

Zeichnung 06: Tragarm
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00042688 00042688	Tragarm	220-280	(00042688)	finden Sie hier	1	Details
2	00046655 00046655	Abdeckung	220-280	(00046655)	finden Sie hier	1	Details
3	00040400 00040400	Blech	220-280	(00040400)	finden Sie hier	1	Details
4	00040409 00040409	Transportsicherung	220-280	(00040409)	finden Sie hier	1	Details
5	00040354 00040354	Abstellstütze	220-280	(00040354)	finden Sie hier	2	Details
6	00046744 00046744	Halter	220-280	(00046744)	finden Sie hier	1	Details
7	00038325 00038325	Bolzen	220-280	(00038325)	finden Sie hier	1	Details
8	00038425 00038425	Bolzen	220-280	(00038425)	finden Sie hier	1	Details
9	00031263 00031263	Bolzen	220-280	(00031263)	finden Sie hier	2	Details
10	00042625 00042625	Anlaufscheibe	220-280	(00042625)	finden Sie hier	4	Details
11	00051500 00051500	Distanzscheibe	220-280	(00051500)	finden Sie hier	5	Details
12	MU2500105 00044559	Sicherungselement	220-280	(00044559, 2500105, MU2500105)	finden Sie hier	2	Details
13	00035563 00035563	Verschlussstopfen	220-280	(00035563, 50686)	finden Sie hier	3	Details
14	00045595 00045595	Schellenkörper	220-280	(00045595)	finden Sie hier	2	Details
15	00047568 00047568	Schellenkörper	220-280	(00047568)	finden Sie hier	1	Details
16	00002475 00002475	Deckplatte	220-280	(00002475)	finden Sie hier	3	Details
17	MU980109 00043709	Schraube	220-280	(00043709, 6031267, MU980109, MU980113)	finden Sie hier	3	Details
18	MU981425 00043586	Schraube	220-280	(00043586, 2404002075, MU981425)	finden Sie hier	3	Details
19	MU980205 00043602	Schraube	220-280	(00043602, MU0099971, MU980205)	finden Sie hier	2	Details
20	MU980337 00043501	Schraube	220-280	(00043501, MU980337)	finden Sie hier	1	Details
21	MU0099975 00043528	Schraube	220-280	(00043528, MU0099975)	finden Sie hier	2	Details
22	00043655 00043655	Schraube	220-280	(00043655, 2404007011, MU981002)	finden Sie hier	1	Details
23	MU981095 00043535	Schraube	220-280	(00043535, MU980433, MU981095)	finden Sie hier	1	Details
24	MU981096 00043518	Schraube	220-280	(00043518, MU981096)	finden Sie hier	2	Details
25	MU981113 00043561	Schraube	220-280	(00043561, MU981113)	finden Sie hier	1	Details
26	00043562 00043562	Schraube	220-280	(00043562, MU981114)	finden Sie hier	2	Details
27	MUNSKL08 00043771	Scheibe	220-280	(00012354, 00043771, MUNSKL08)	finden Sie hier	3	Details
28	MU0099950 00043281	Scheibe	220-280	(00043281, MU0099950)	finden Sie hier	2	Details
29	MUNSKL10 00043766	Scheibe	220-280	(00012350, 00043766, MUNSKL10)	finden Sie hier	2	Details
30	MU980302 00043233	Scheibe	220-280	(00043233, MU0099997, MU980302)	finden Sie hier	2	Details
31	MU980402 00043235	Scheibe	220-280	(00043235, MU0099996, MU980402)	finden Sie hier	10	Details
32	00043283 00043283	Scheibe	220-280	(00043283, MU980403)	finden Sie hier	4	Details
33	MUNSKL16 00043769	Scheibe	220-280	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	1	Details
34	MU980505 00043237	Scheibe	220-280	(00043237, MU980505)	finden Sie hier	11	Details
35	MU980301 00043178	Mutter	220-280	(00043178, MU0099957, MU980301)	finden Sie hier	1	Details
36	MU980401 00043180	Mutter	220-280	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	5	Details
37	MU0099959 00043184	Mutter	220-280	(00043184, MU0099959, MU980506)	finden Sie hier	3	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
