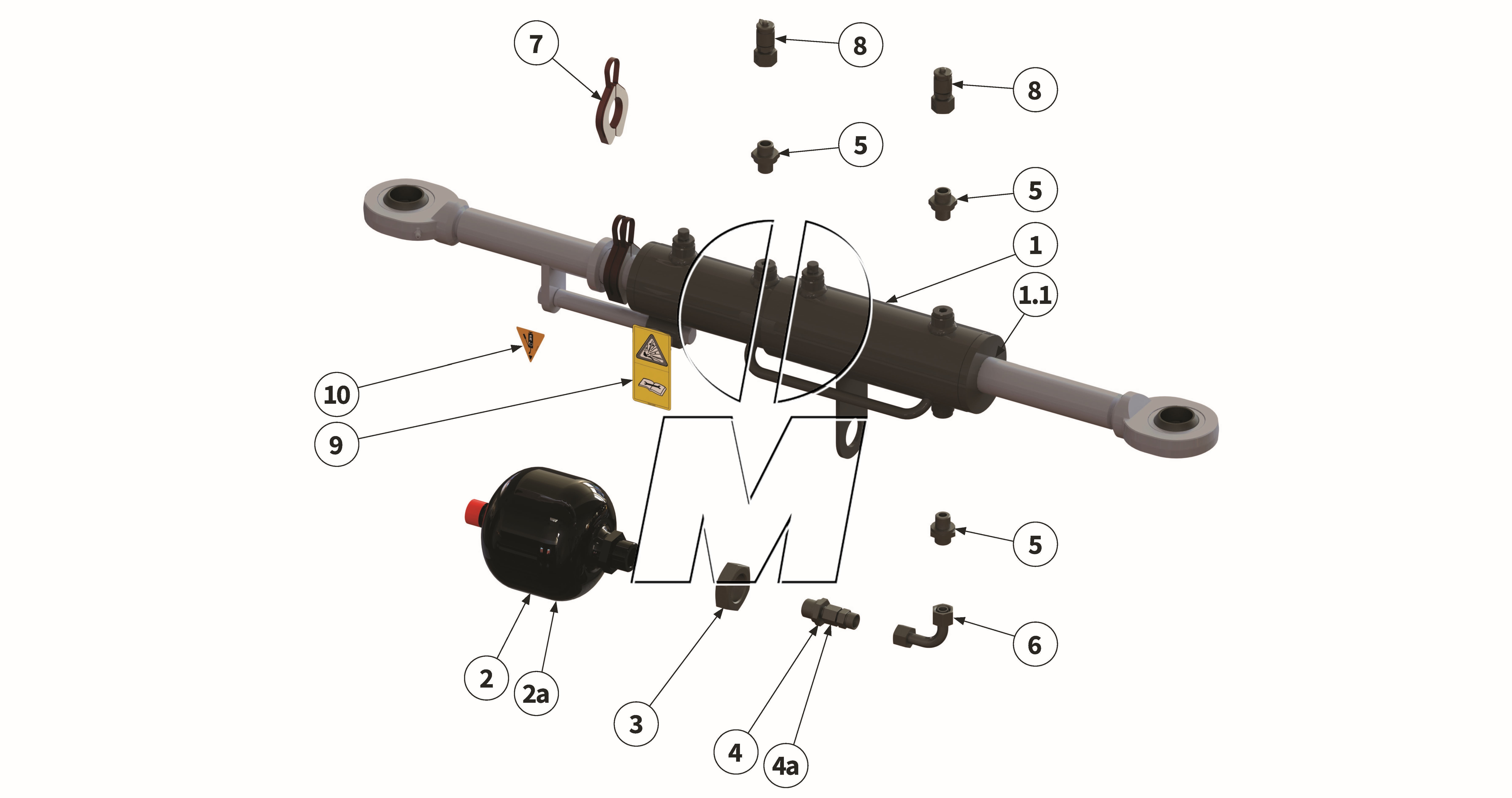

Explosionszeichnung

Zeichnung 08: Anfahrsicherung (P_MSP_ET_25_WEL)

Zurück

Zeichnung 08: Anfahrsicherung
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00047561 00047561	Hydraulikzylinder	220-280	(00047561)	finden Sie hier	1	Details
1-1	MUDZ0051 90260051	Dichtsatz	220-280	(90260051)	finden Sie hier	1	Details
2	00050113 00050113	Stickstoffblase 1/2”	220-280	(00050113)	finden Sie hier	1	Details
2-a	209162 00009702	Stickstoffblase 22x1,5	220-280	(00009702, 209162, 220877)	finden Sie hier	1	Details
3	00001159 00001159	Mutter	220-280	(00001159)	finden Sie hier	1	Details
4	00051548 00051548	Drosselrückschlagventil 1/2”	220-280	(00051548)	finden Sie hier	1	Details
4-a	00051717 00051717	Drosselrückschlagventil 22x1,5	220-280	(00051717)	finden Sie hier	1	Details
5	00044463 00044463	Verschraubung	220-280	(00044463)	finden Sie hier	3	Details
6	00051550 00051550	Hydraulikrohr	220-280	(00051550)	finden Sie hier	1	Details
7	00047718 00047718	Distanzclips	220-280	(00047718)	finden Sie hier	3	Details
8	00046060 00046060	Hydraulikkupplung	220-280	(00046060)	finden Sie hier	2	Details
9	00043880 00043880	Aufkleber	220-280	(00043880)	finden Sie hier	1	Details
10	00044065 00044065	Aufkleber	220-280	(00044065)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
