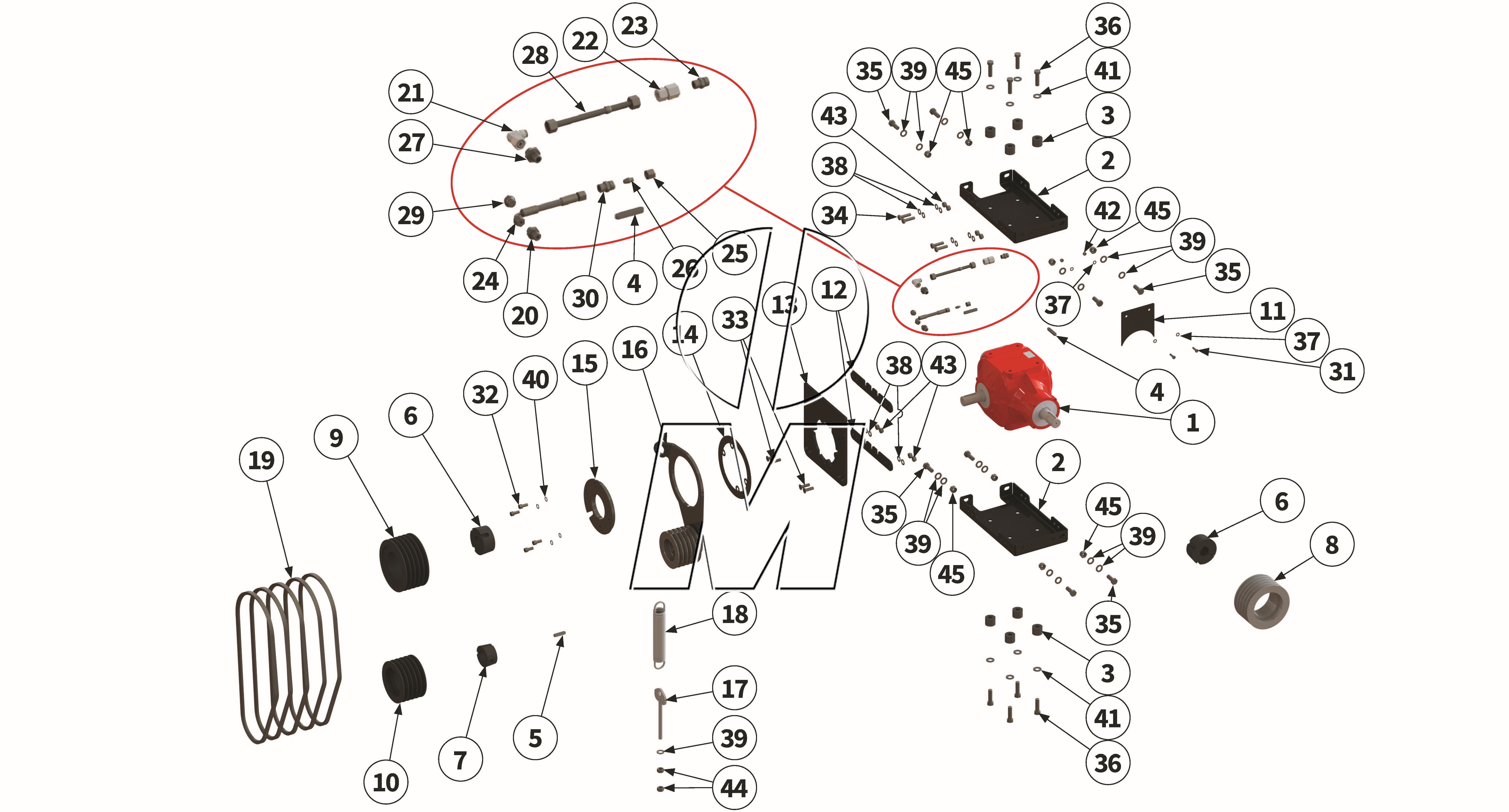

Zeichnung 09: Antrieb & Getriebe (P_MSP_ET_25_WEL)

Zurück

Zeichnung 09: Antrieb & Getriebe
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	00040562 00040562	Getriebe	220-280		(00040562)	finden Sie hier	1	Details
2	00043021 00043021	Getriebehalter	220-280		(00043021)	finden Sie hier	2	Details
3	00031682 00031682	Distanzhülse	220-280		(00031682)	finden Sie hier	8	Details
4	MU980889 00043212	Passfeder	220-280		(00043212, MU980889)	finden Sie hier	2	Details
5	MU980818 00043215	Passfeder	220-280		(00000751, 00043215, 99000000738, MU980818)	finden Sie hier	1	Details
6	MU980820 00044056	Spannbuchse	220-280		(00003489, 00044056, 2403012003, 2403012010, MU980820)	finden Sie hier	2	Details
7	MU981800 00044052	Spannbuchse	220-280	Getriebe-Eingangsdrehzahl 750 U/min	(00002157, 00044052, MU981800)	finden Sie hier	1	Details
8	MU6800312 00044019	Riemenscheibe	220-280		(00044019, 0446312MU, MU6800312, TBSPB180500ZA)	finden Sie hier	1	Details
9	00003646 00003646	Riemenscheibe	220-280		(00003646, MKR01352Rev01)	finden Sie hier	1	Details
10	MU981906 00044014	Riemenscheibe	220-280	Getriebe-Eingangsdrehzahl 750 U/min	(00044014, MU981906, PBTSPB1605)	finden Sie hier	1	Details
11	00045527 00045527	Deckplatte	220-280		(00045527)	finden Sie hier	1	Details
12	00045525 00045525	Distanzblech	220-280		(00045525)	finden Sie hier	2	Details
13	00045507 00045507	Antriebsadapter	220-280		(00045507)	finden Sie hier	1	Details
14	00045509 00045509	Distanzblech	220-280		(00045509)	finden Sie hier	1	Details
15	00039094 00039094	Blech	220-280		(00039094)	finden Sie hier	1	Details
16	00041627 00041627	Riemenspanner links	220-280		(00041627)	finden Sie hier	1	Details
17	MAX00062 00031977	Zugstange	220-280		(00000485, 00031977, 0800948B, MAX00062, MUM00646)	finden Sie hier	1	Details
18	MU980912 00044160	Zugfeder	220-280		(00000482, 00044160, 4901209, MU980912, MU980934)	finden Sie hier	1	Details
19	MU981824 00044911	Keilriemen	220-280		(00044911, MU981824)	finden Sie hier	5	Details
20	00044456 00044456	Verschraubung	220-280		(00044456)	finden Sie hier	1	Details
21	00044448 00044448	Verschraubung	220-280		(00044448)	finden Sie hier	1	Details
22	00046762 00046762	Verschraubung	220-280		(00046762)	finden Sie hier	1	Details
23	MU623018 00043837	Entlüftungs schraube	220-280		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details
24	00039384 00039384	Hydraulikschlauch	220-280		(00039384)	finden Sie hier	1	Details
25	00044471 00044471	Überwurfmutter	220-280		(00044471)	finden Sie hier	1	Details
26	00044403 00044403	Verschlusskegel	220-280		(00044403)	finden Sie hier	1	Details
27	00044463 00044463	Verschraubung	220-280		(00044463)	finden Sie hier	1	Details
28	00046446 00046446	Hydraulikrohr	220-280		(00046446)	finden Sie hier	1	Details
29	00045924 00045924	Verschlußschraube	220-280		(00045924)	finden Sie hier	1	Details
30	00044413 00044413	Verschraubung	220-280		(00044413)	finden Sie hier	1	Details
31	MU980109 00043709	Schraube	220-280		(00043709, 6031267, MU980109, MU980113)	finden Sie hier	2	Details
32	MU980322 00043426	Schraube	220-280		(00043426, MU980322)	finden Sie hier	4	Details
33	MU981185 00043383	Schraube	220-280		(00043383, MU981185)	finden Sie hier	4	Details
34	MU980329 00043496	Schraube	220-280		(00043496, MU980329)	finden Sie hier	4	Details
35	MU980412 00043651	Schraube	220-280		(00043651, MU980412)	finden Sie hier	8	Details
36	MU980431 00043526	Schraube	220-280		(00043526, MU980431)	finden Sie hier	8	Details
37	MU0099999 00043249	Scheibe	220-280		(00043249, MU0099999, MU980102)	finden Sie hier	4	Details
38	MU980302 00043233	Scheibe	220-280		(00043233, MU0099997, MU980302)	finden Sie hier	12	Details
39	MU980402 00043235	Scheibe	220-280		(00043235, MU0099996, MU980402)	finden Sie hier	17	Details
40	MUNL0012 00043194	Scheibe	220-280		(00001082, 00043194, MUNL0012)	finden Sie hier	4	Details
41	MUNSKL16 00043769	Scheibe	220-280		(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details
42	MU0099961 00043191	Mutter	220-280		(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	2	Details
43	MU980301 00043178	Mutter	220-280		(00043178, MU0099957, MU980301)	finden Sie hier	8	Details
44	MU980400 00043159	Mutter	220-280		(00043159, MU0099964, MU980400)	finden Sie hier	2	Details
45	MU980401 00043180	Mutter	220-280		(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	8	Details
