Explosionszeichnung

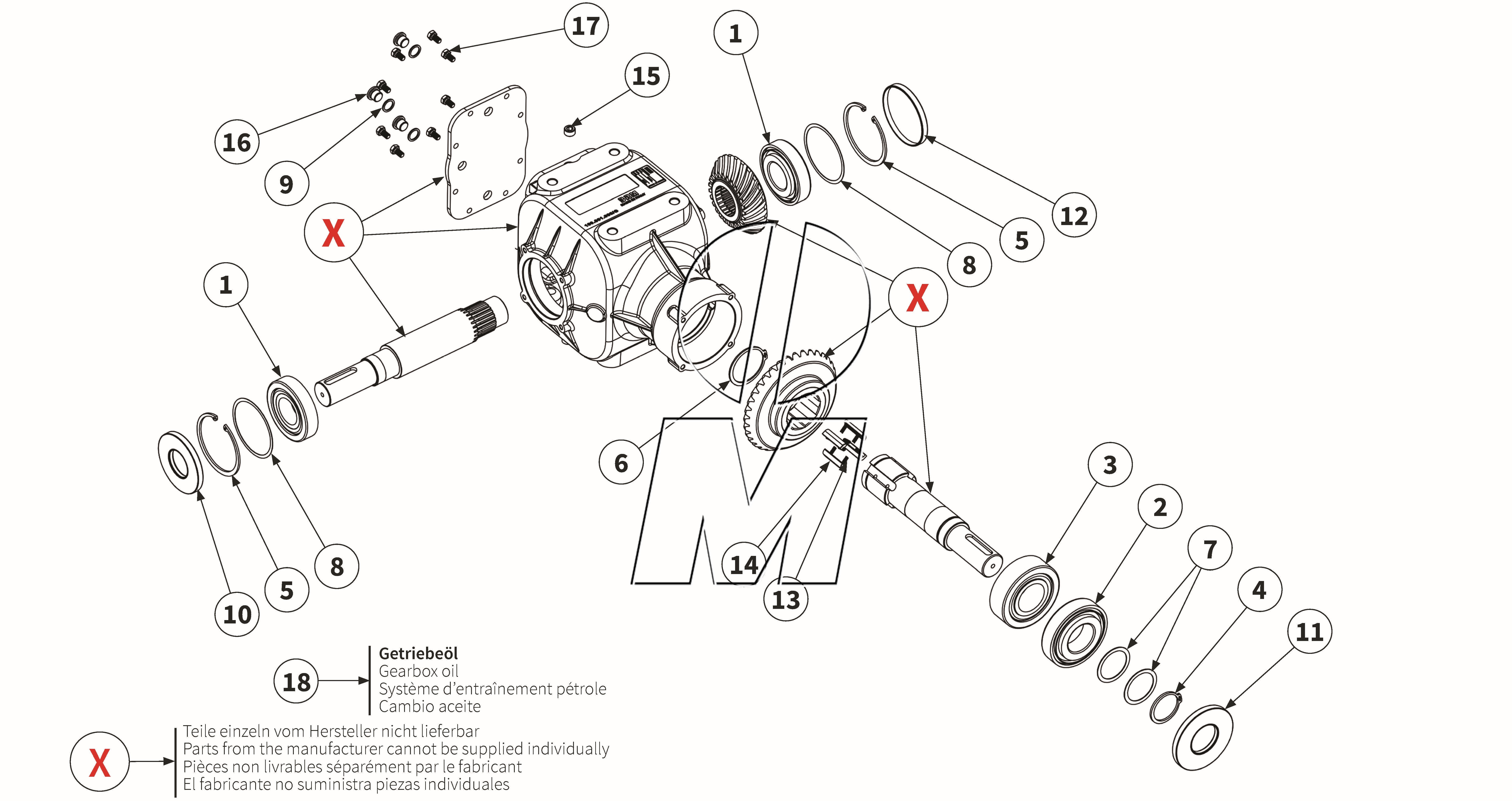

Zeichnung 11: Getriebe BRM MA 125 (P_MSP_ET_25_WEL)

Zurück

Zeichnung 11: Getriebe BRM MA 125
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	MU115007 90115007	Wälzlager	220-280		(MU115007)	finden Sie hier	2	Details
2	MU981826 90981826	Wälzlager	220-280		(MU981826)	finden Sie hier	1	Details
3	32310-J2/Q 40050810	Wälzlager	220-280		(32310 J2 Q)	finden Sie hier	1	Details
4	MU981814 00043742	Sicherungsring	220-280		(00043742, 11000104, MU981814)	finden Sie hier	1	Details
5	MU980836 00043752	Sicherungsring	220-280		(00043752, 2404070005, MU980836)	finden Sie hier	2	Details
6	MU120016 00043745	Sicherungsring	220-280		(00043745, 11000120, 11AES6235, MU120016)	finden Sie hier	1	Details
7	MU120017 90120017	Paßscheibe	220-280		(12000332, 1350x62x1, 988506201P025, MU120017)	finden Sie hier	2	Details
8	MU981007 90981007	Paßscheibe	220-280		(MU981007)	finden Sie hier	2	Details
9	00041980 00041980	Dichtring	220-280		(00041980)	finden Sie hier	3	Details
10	MU980837 00043835	Wellendichtring	220-280		(00043835, 2403017050, 2403019013, MU980837)	finden Sie hier	1	Details
11	2403019014 00043815	Wellendichtring	220-280		(00043815, 2403019014)	finden Sie hier	1	Details
12	MU623003 90623003	Verschlußdeckel	220-280		(2403045255, MU623003)	finden Sie hier	1	Details
13	MU623021-BRM 90623021	Druckfeder	220-280		(MU623021, MU623021BRM)	finden Sie hier	8	Details
14	MU115023 90115023	Sperrklinke	220-280		(2207500700, 600011000, MU115023)	finden Sie hier	4	Details
15	MU623017 90623017	Verschlußschraube	220-280		(MU310018, MU623017, MUR20210)	finden Sie hier	2	Details
16	MU7T1020 90710200	Ölkontrollschraube	220-280		(MU7T1020, MUTM0025)	finden Sie hier	3	Details
17	MU982811 00043707	Schraube	220-280		(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	8	Details
18	MUSAE70W90VS 40008825	Getriebeöl	220-280	Bedarfsmenge	(MUSAE70W90VS)	finden Sie hier	5	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
