Explosionszeichnung

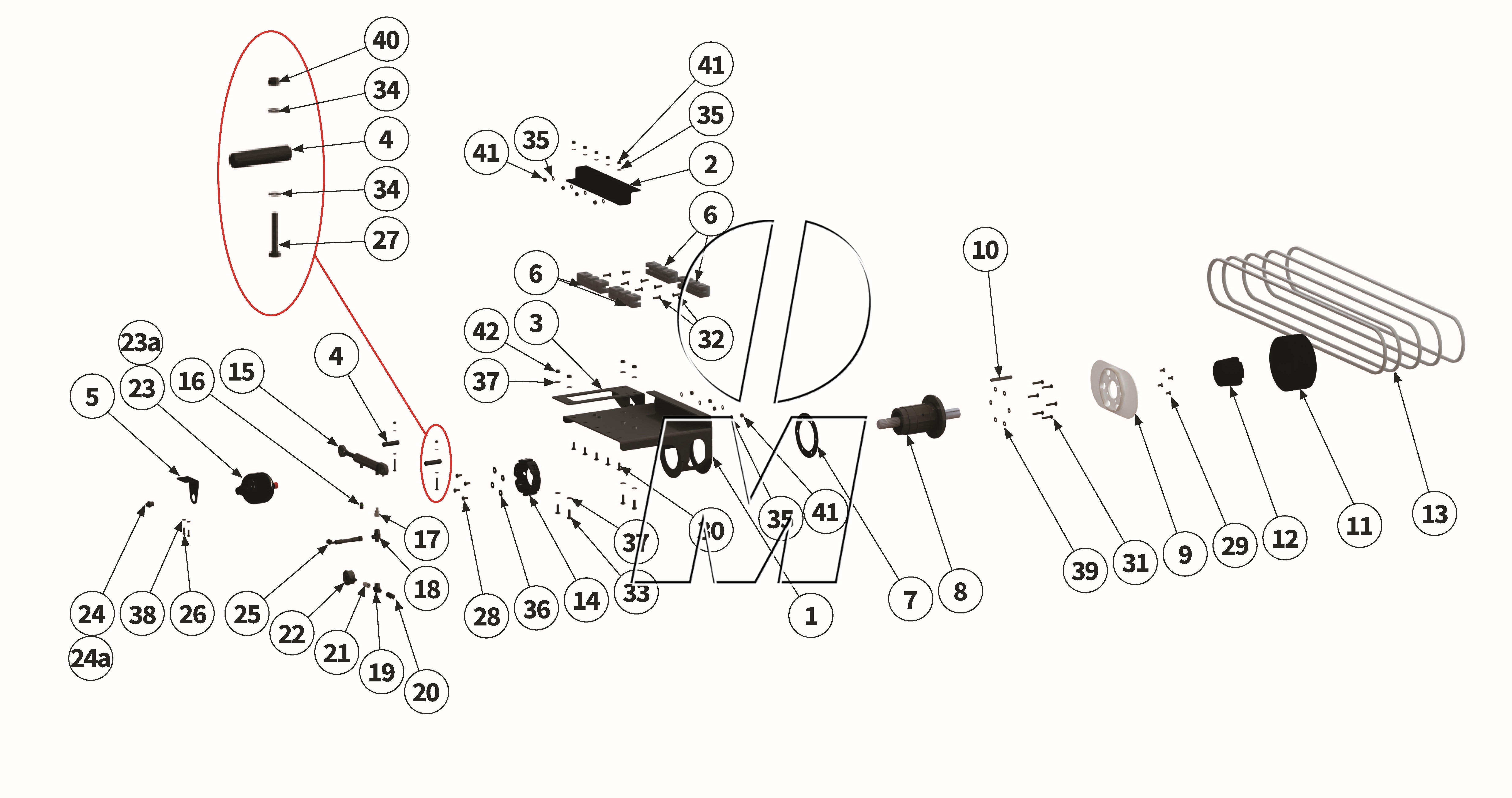

Zeichnung 12: Langer Riementrieb (P_MSP_ET_25_WEL)

Zurück

Zeichnung 12: Langer Riementrieb
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	00041686 00041686	Antriebsadapter geschweißt	220-280		(00041686)	finden Sie hier	1	Details
2	00041693 00041693	Halter	220-280		(00041693)	finden Sie hier	1	Details
3	00041681 00041681	Halter	220-280		(00041681)	finden Sie hier	1	Details
4	00041680 00041680	Bolzen	220-280		(00041680)	finden Sie hier	2	Details
5	00041751 00041751	Halter	220-280		(00041751)	finden Sie hier	1	Details
6	00015846 00015846	Gleitlager	220-280		(00015846)	finden Sie hier	4	Details
7	00045926 00045926	Distanzscheibe	220-280		(00045926)	finden Sie hier	1	Details
8	00046160 00046160	Antriebsadapter kpl. montiert	220-280	MU-PRO/F	(00046160)	finden Sie hier	1	Details
9	00041694 00041694	Schutzabdeckung	220-280		(00041694)	finden Sie hier	1	Details
10	MU981810 00043214	Passfeder	220-280		(00000750, 00043214, MU981810)	finden Sie hier	1	Details
11	00044030 00044030	Riemenscheibe	220-280		(00044030)	finden Sie hier	1	Details
12	MU980864 00044059	Spannbuchse	220-280		(00000741, 00044059, MU980864)	finden Sie hier	1	Details
13	00045949 00045949	Keilriemen	220-280		(00045949)	finden Sie hier	5	Details
14	00034305 00034305	Schutztopf	220-280		(00034305)	finden Sie hier	1	Details
15	00042624 00042624	Hydraulikzylinder	220-280		(00042624)	finden Sie hier	1	Details
16	00006962 00006962	Entlüftungs schraube	220-280		(00006962)	finden Sie hier	1	Details
17	00046373 00046373	Verschraubung	220-280		(00046373)	finden Sie hier	1	Details
18	00044438 00044438	Verschraubung	220-280		(00044438)	finden Sie hier	1	Details
19	00044437 00044437	Verschraubung	220-280		(00044437)	finden Sie hier	1	Details
20	00046060 00046060	Hydraulikkupplung	220-280		(00046060)	finden Sie hier	1	Details
21	00045073 00045073	Verschraubung	220-280		(00045073)	finden Sie hier	1	Details
22	112922 00013537	Manometer	220-280		(00013537, 112922)	finden Sie hier	1	Details
23	00048947 00048947	Stickstoffblase 1/2”	220-280		(00048947)	finden Sie hier	1	Details
23-a	00046375 00046375	Stickstoffblase 22x1,5	220-280		(00046375)	finden Sie hier	1	Details
24	00048824 00048824	Verschraubung 1/2”	220-280		(00048824)	finden Sie hier	1	Details
24-a	00044460 00044460	Verschraubung 22x1,5	220-280		(00044460)	finden Sie hier	1	Details
25	00032666 00032666	Hydraulikschlauch	220-280		(00032666)	finden Sie hier	1	Details
26	MU980109 00043709	Schraube	220-280		(00043709, 6031267, MU980109, MU980113)	finden Sie hier	2	Details
27	MU980119 00043589	Schraube	220-280		(00043589, MU980119)	finden Sie hier	2	Details
28	MU0099970 00043600	Schraube	220-280		(00001345, 00043600, MU0099970)	finden Sie hier	4	Details
29	MU980246 00043367	Schraube	220-280		(00043367, MU980246)	finden Sie hier	4	Details
30	00000904 00000904	Schraube	220-280		(00000904, MU980214)	finden Sie hier	5	Details
31	MU980217 00043477	Schraube	220-280		(00043477, MU980217)	finden Sie hier	6	Details
32	MU980251 00043370	Schraube	220-280		(00043370, MU980251)	finden Sie hier	8	Details
33	MU980311 00043621	Schraube	220-280		(00043621, MU0099931, MU980311)	finden Sie hier	4	Details
34	MU0099999 00043249	Scheibe	220-280		(00043249, MU0099999, MU980102)	finden Sie hier	4	Details
35	MU980202 00043232	Scheibe	220-280		(00001223, 00043232, MU980202)	finden Sie hier	13	Details
36	MU0099950 00043281	Scheibe	220-280		(00043281, MU0099950)	finden Sie hier	4	Details
37	MU980302 00043233	Scheibe	220-280		(00043233, MU0099997, MU980302)	finden Sie hier	8	Details
38	MUNSKL08 00043771	Scheibe	220-280		(00012354, 00043771, MUNSKL08)	finden Sie hier	2	Details
39	MUNSKL10 00043766	Scheibe	220-280		(00012350, 00043766, MUNSKL10)	finden Sie hier	6	Details
40	MU0099961 00043191	Mutter	220-280		(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	2	Details
41	MU0099960 00043177	Mutter	220-280		(00043177, MU0099960)	finden Sie hier	13	Details
42	MU980301 00043178	Mutter	220-280		(00043178, MU0099957, MU980301)	finden Sie hier	4	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
