Explosionszeichnung

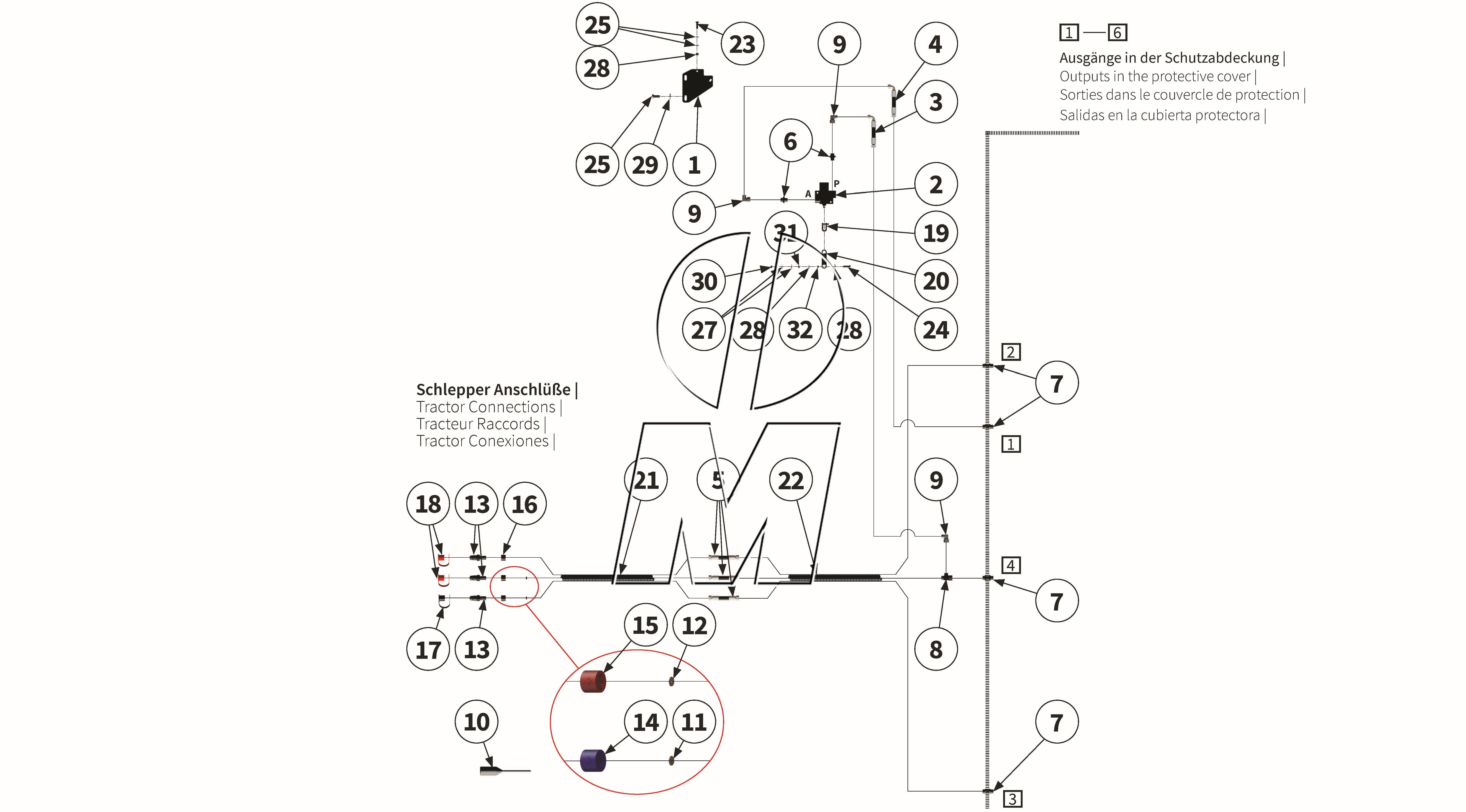

Zeichnung 17: Hydraulik Teil 1 (P_MSP_ET_25_WEL)

Zurück

Zeichnung 17: Hydraulik Teil 1
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00049920 00049920	Halter	220-280	(00049920)	finden Sie hier	1	Details
2	00045105 00045105	Hydraulikventil	220-280	(00045105)	finden Sie hier	1	Details
3	00042946 00042946	Hydraulikschlauch	220-280	(00042946)	finden Sie hier	1	Details
4	00046595 00046595	Hydraulikschlauch	220-280	(00046595)	finden Sie hier	1	Details
5	00046666 00046666	Hydraulikschlauch	220-280	(00046666)	finden Sie hier	3	Details
6	00044463 00044463	Verschraubung	220-280	(00044463)	finden Sie hier	2	Details
7	00002473 00002473	Verschraubung	220-280	(00002473)	finden Sie hier	4	Details
8	00044438 00044438	Verschraubung	220-280	(00044438)	finden Sie hier	1	Details
9	00044448 00044448	Verschraubung	220-280	(00044448)	finden Sie hier	3	Details
10	00042979 00042979	Bedieneinheit	220-280	(00042979)	finden Sie hier	1	Details
11	00047555 00047555	Scheibe	220-280	(00047555)	finden Sie hier	1	Details
12	00047703 00047703	Scheibe	220-280	(00047703)	finden Sie hier	1	Details
13	00047693 00047693	Hydraulikstecker	220-280	(00047693)	finden Sie hier	3	Details
14	00047699 00047699	Kupplung	220-280	(00047699)	finden Sie hier	1	Details
15	00047702 00047702	Kupplung	220-280	(00047702)	finden Sie hier	1	Details
16	00047701 00047701	Kupplung	220-280	(00047701)	finden Sie hier	1	Details
17	00044368 00044368	Staubschutzkappe	220-280	(00044368)	finden Sie hier	1	Details
18	379580 00044374	Staubschutzkappe	220-280	(00044374, 379580)	finden Sie hier	2	Details
19	00007767 00007767	Schäkel	220-280	(00007767)	finden Sie hier	1	Details
20	00045409 00045409	Feder	220-280	(00045409)	finden Sie hier	1	Details
21	00044537 00044537	Schutz	220-280	(00044537, MNW-020027, 40013269)	finden Sie hier	1	Details
22	00044537 00044537	Schutz	220-280	(00044537, MNW-020027, 40013269)	finden Sie hier	1	Details
23	MU0099908 00043710	Schraube	220-280	(00043710, MU0099908)	finden Sie hier	1	Details
24	MU0099983 00043465	Schraube	220-280	(00043465, MU0099983)	finden Sie hier	1	Details
25	MU980307 00043620	Schraube	220-280	(00043620, MU0099968, MU980307, MU980324)	finden Sie hier	2	Details
26	MU0099999 00043249	Scheibe	220-280	(00043249, MU0099999, MU980102)	finden Sie hier	2	Details
27	MU0099951 00043286	Scheibe	220-280	(00043286, MU0099951, MU980103)	finden Sie hier	2	Details
28	MUNSKL08 00043771	Scheibe	220-280	(00012354, 00043771, MUNSKL08)	finden Sie hier	2	Details
29	MUNSKL12 00043767	Scheibe	220-280	(00012351, 00043767, MUNSKL12)	finden Sie hier	1	Details
30	MU0099961 00043191	Mutter	220-280	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	2	Details
31	MU980100 00043168	Mutter	220-280	(00043168, MU980100)	finden Sie hier	1	Details
32	00049895 00049895	Hydraulikrohr	220-280	(00049895)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
