Explosionszeichnung

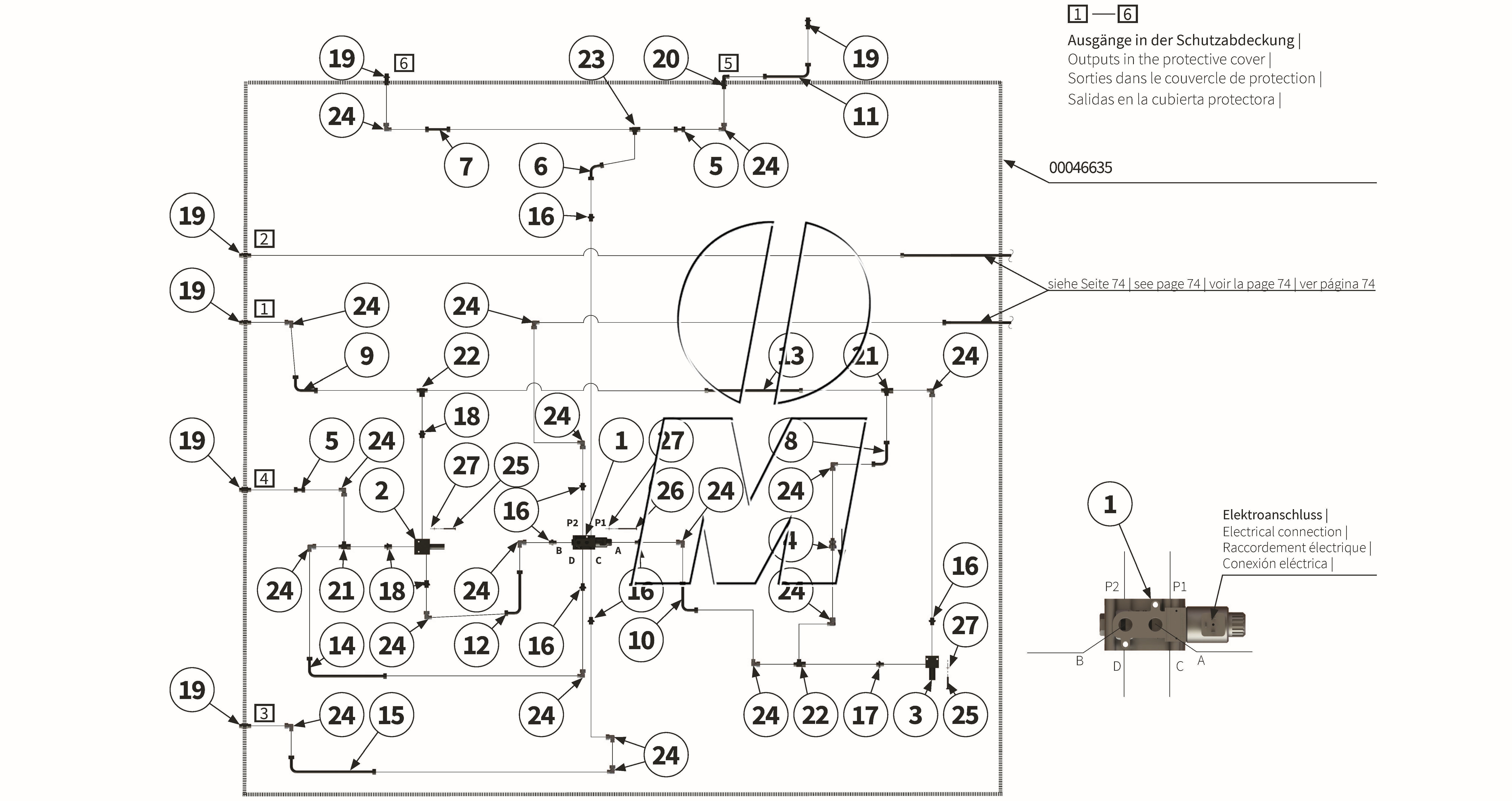

Zeichnung 19: Hydraulik Teil 3 (P_MSP_ET_25_WEL)

Zurück

Zeichnung 19: Hydraulik Teil 3
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00046608 00046608	Hydraulikventil	220-280	(00046608)	finden Sie hier	1	Details
2	00042975 00042975	Hydraulikventil	220-280	(00042975)	finden Sie hier	1	Details
3	00049926 00049926	Hydraulikventil	220-280	(00049926)	finden Sie hier	1	Details
4	00043008 00043008	Rückschlagventil	220-280	(00043008)	finden Sie hier	1	Details
5	00046410 00046410	Hydraulikrohr	220-280	(00046410)	finden Sie hier	2	Details
6	00046406 00046406	Hydraulikrohr	220-280	(00046406)	finden Sie hier	1	Details
7	00046413 00046413	Hydraulikrohr	220-280	(00046413)	finden Sie hier	1	Details
8	00046394 00046394	Hydraulikrohr	220-280	(00046394)	finden Sie hier	1	Details
9	00046392 00046392	Hydraulikrohr	220-280	(00046392)	finden Sie hier	1	Details
10	00046398 00046398	Hydraulikrohr	220-280	(00046398)	finden Sie hier	1	Details
11	00046448 00046448	Hydraulikrohr	220-280	(00046448)	finden Sie hier	1	Details
12	00046400 00046400	Hydraulikrohr	220-280	(00046400)	finden Sie hier	1	Details
13	00046415 00046415	Hydraulikrohr	220-280	(00046415)	finden Sie hier	1	Details
14	00046404 00046404	Hydraulikrohr	220-280	(00046404)	finden Sie hier	1	Details
15	00046402 00046402	Hydraulikrohr	220-280	(00046402)	finden Sie hier	1	Details
16	00044463 00044463	Verschraubung	220-280	(00044463)	finden Sie hier	7	Details
17	00048894 00048894	Verschraubung	220-280	(00048894)	finden Sie hier	1	Details
18	00044462 00044462	Verschraubung 1/2”	220-280	(00044462)	finden Sie hier	3	Details
19	00002473 00002473	Verschraubung	220-280	(00002473)	finden Sie hier	6	Details
20	00044420 00044420	Verschraubung	220-280	(00044420)	finden Sie hier	1	Details
21	00044438 00044438	Verschraubung	220-280	(00044438)	finden Sie hier	2	Details
22	00044437 00044437	Verschraubung	220-280	(00044437)	finden Sie hier	2	Details
23	00044436 00044436	Verschraubung	220-280	(00044436)	finden Sie hier	1	Details
24	00044448 00044448	Verschraubung	220-280	(00044448)	finden Sie hier	18	Details
25	00043579 00043579	Schraube	220-280	(00043579, MU980017, MU980020)	finden Sie hier	2	Details
26	00011304 00011304	Schraube	220-280	(00011304)	finden Sie hier	1	Details
27	00043248 00043248	Scheibe	220-280	(00043248, MU980011)	finden Sie hier	3	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
