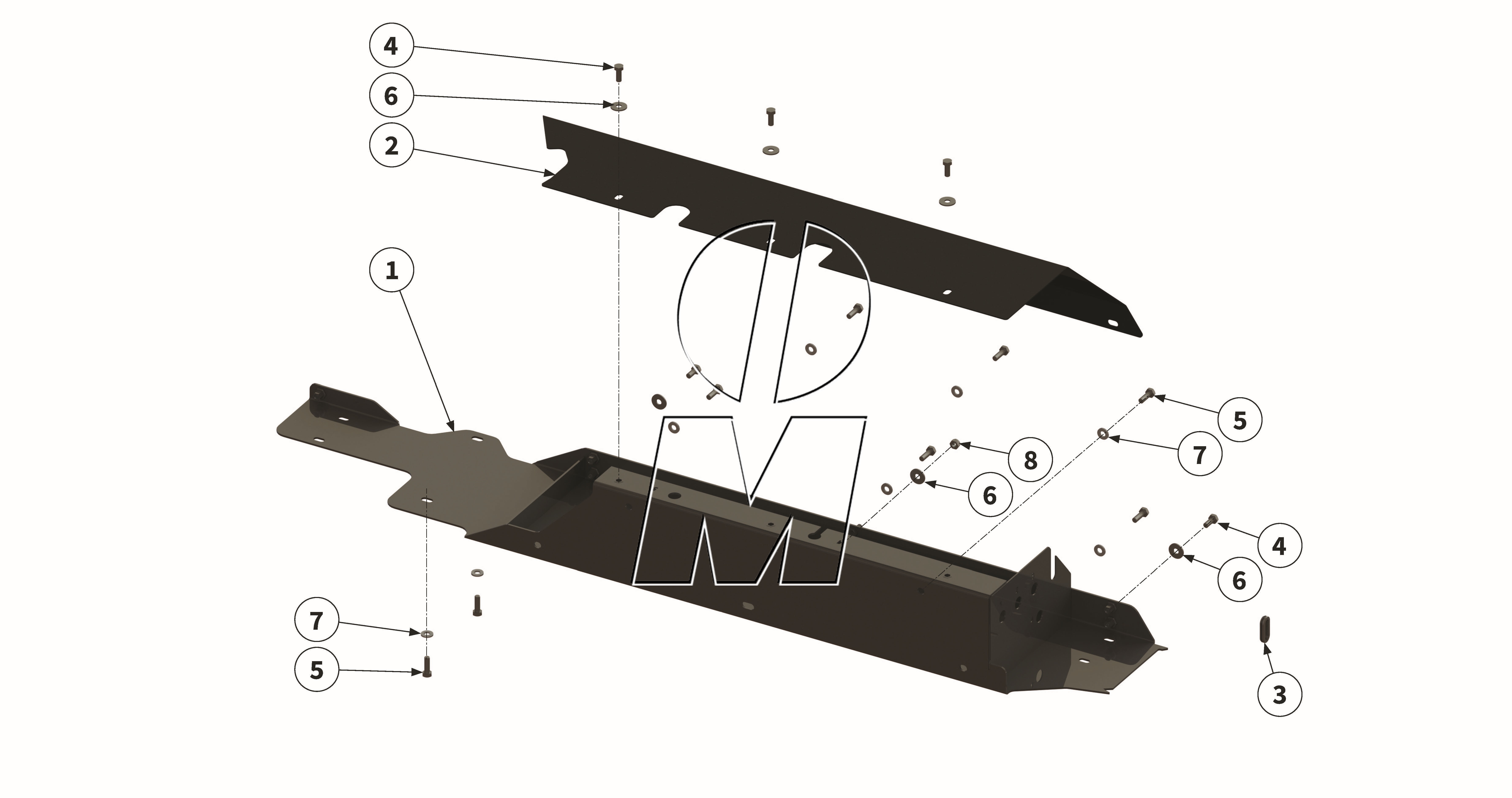

Explosionszeichnung
Zeichnung 23: Schutzabdeckung Hydraulik (P_MSP_ET_25_WEL)
Zeichnung 23: Schutzabdeckung Hydraulik
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
00046634 00046634 |
Schutzabdeckung | 220-280 | (00046634) | finden Sie hier | 1 | Details | |
| 2 |
00046629 00046629 |
Schutzabdeckung | 220-280 | (00046629) | finden Sie hier | 1 | Details | |
| 3 |
00046636 00046636 |
Durchführung | 220-280 | (00046636) | finden Sie hier | 1 | Details | |
| 4 |
MU980115 00043708 |
Schraube | 220-280 | (00043708, MU0099972, MU980115) | finden Sie hier | 5 | Details | |
| 5 |
MU980109 00043709 |
Schraube | 220-280 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 8 | Details | |
| 6 |
MU0099951 00043286 |
Scheibe | 220-280 | (00043286, MU0099951, MU980103) | finden Sie hier | 6 | Details | |
| 7 |
MUNSKL08 00043771 |
Scheibe | 220-280 | (00012354, 00043771, MUNSKL08) | finden Sie hier | 8 | Details | |
| 8 |
MU0099961 00043191 |
Mutter | 220-280 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 1 | Details |
