Explosionszeichnung

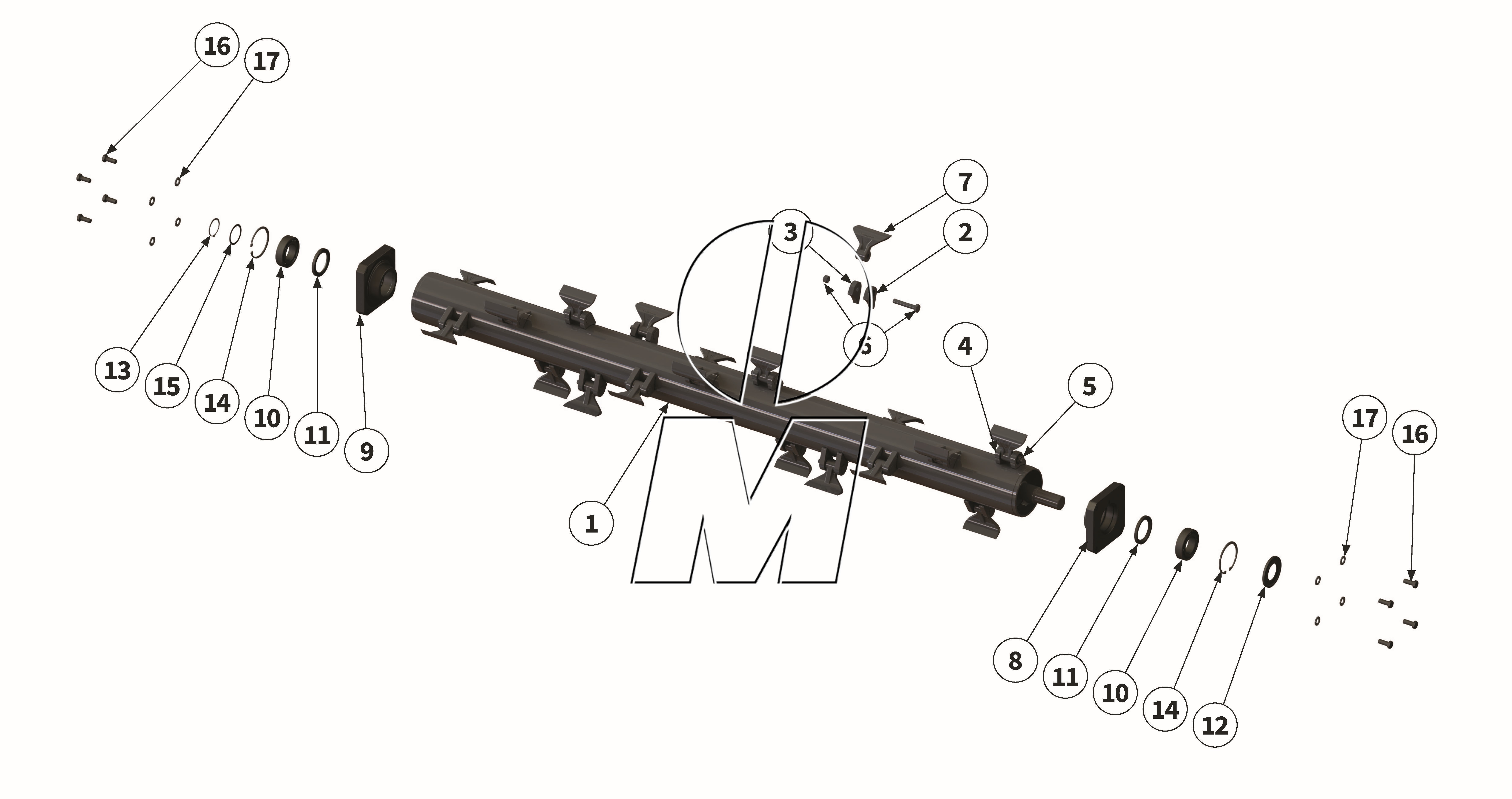

Zeichnung 24: Hammerrotor (P_MSP_ET_25_WEL)

Zurück

Zeichnung 24: Hammerrotor
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	MU0202375 00044939	Rotor inkl. Werkzeug	220	(00044939,MU0202375)	finden Sie hier	1	Details
1	MU0202372 00044918	Rotor inkl. Werkzeug	250	(00044918,MU0202372)	finden Sie hier	1	Details
1	MU0200075 00038727	Rotor inkl. Werkzeug	280	(00038727, 0200075A, MU0200075, MU0222275)	finden Sie hier	1	Details
2	00013632 00013632	Werkzeughalter 6-kant links	220	(00013632)	finden Sie hier	17	Details
2	00013632 00013632	Werkzeughalter 6-kant links	250	(00013632)	finden Sie hier	21	Details
2	00013632 00013632	Werkzeughalter 6-kant links	280	(00013632)	finden Sie hier	23	Details
3	00013633 00013633	Werkzeughalter rund rechts	220	(00013633)	finden Sie hier	17	Details
3	00013633 00013633	Werkzeughalter rund rechts	250	(00013633)	finden Sie hier	21	Details
3	00013633 00013633	Werkzeughalter rund rechts	280	(00013633)	finden Sie hier	23	Details
4	00019322 00019322	Werkzeughalter 6-kant rechts	220-280	(00019322)	finden Sie hier	1	Details
5	00019323 00019323	Werkzeughalter rund links	220-280	(00019323)	finden Sie hier	1	Details
6	MU980416-G 00018734	Schraube mit Mutter	220	(00018734, MU980416G)	finden Sie hier	18	Details
6	MU980416-G 00018734	Schraube mit Mutter	250	(00018734, MU980416G)	finden Sie hier	22	Details
6	MU980416-G 00018734	Schraube mit Mutter	280	(00018734, MU980416G)	finden Sie hier	24	Details
7	MU000306 00001836	MHammerschlegel	220	(00001836, MU000306)	finden Sie hier	18	Details
7	MU000306 00001836	MHammerschlegel	250	(00001836, MU000306)	finden Sie hier	22	Details
7	MU000306 00001836	MHammerschlegel	280	(00001836, MU000306)	finden Sie hier	24	Details
8	00038711 00038711	Rotorlagerschale	220-280	(00038711, MU3300061)	finden Sie hier	1	Details
9	00038720 00038720	Rotorlagerschale	220-280	(00038720, MU3300179)	finden Sie hier	1	Details
10	MU980815 00044679	Wälzlager	220-280	(00044679, 2403052005, 99000000793, MU980815)	finden Sie hier	2	Details
11	2403019009 00043828	Wellendichtring	220-280	(00003978, 00008510, 00043828, 2403019009)	finden Sie hier	2	Details
12	00043831 00043831	Wellendichtring	220-280	(00043831)	finden Sie hier	1	Details
13	MU980807 00043744	Sicherungsring	220-280	(00043744, 2404068004, 99000000791, MU980807)	finden Sie hier	1	Details
14	MU980808 00043753	Sicherungsring	220-280	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details
15	MU12000384 00043298	Passscheibe	220-280	(00043298, 12000384, MU12000384)	finden Sie hier	1	Details
16	MU980412 00043651	Schraube	220-280	(00043651, MU980412)	finden Sie hier	8	Details
17	MUNSKL16 00043769	Scheibe	220-280	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
