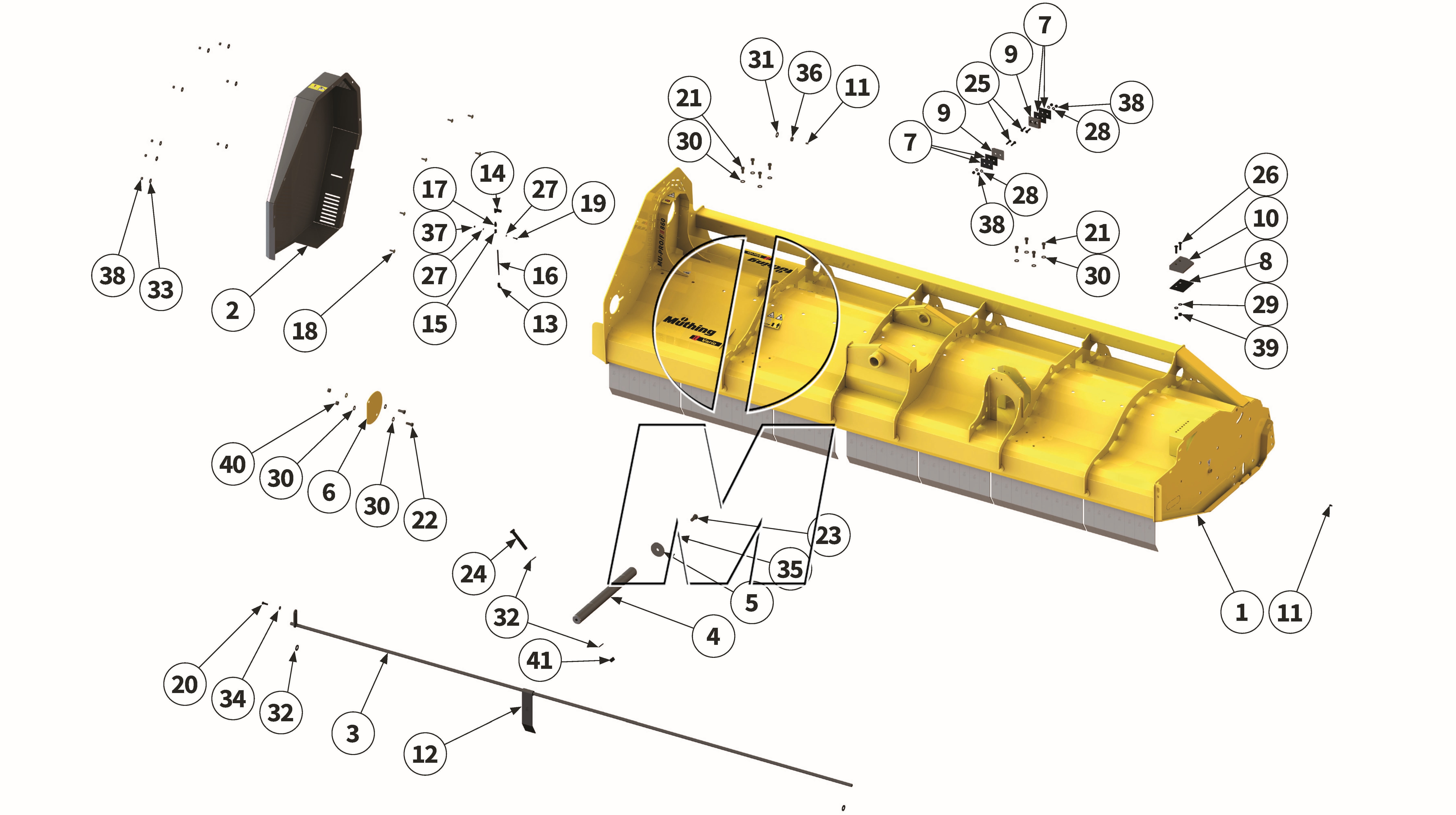

Explosionszeichnung

Zeichnung 01: Gehäuse Heck rechts 320 (P_PROF_ET_25_WEL)

Zurück

Zeichnung 01: Gehäuse Heck rechts 320
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
2	00041303 00041303	Schutzabdeckung rechts	860-R		(00041303, S49212)	finden Sie hier	1	Details
3	MU0807491 00031728	Pendelwelle	860-R		(00031728, MAX00165, MU0807491)	finden Sie hier	1	Details
4	00037562 00037562	Bolzen	860-R		(00037562)	finden Sie hier	1	Details
5	00037562 00037562	Bolzen	860-R		(00037562)	finden Sie hier	1	Details
6	00037562 00037562	Bolzen	860-R		(00037562)	finden Sie hier	1	Details
7	00037053 00037053	Distanzblech	860-R		(00037053)	finden Sie hier	4	Details
9	00031652 00031652	Gleitplatte	860-R		(00031652)	finden Sie hier	2	Details
10	00031651 00031651	Gleitplatte	860-R		(00031651)	finden Sie hier	1	Details
11	MU980700 00043301	Schmiernippel	860-R		(00043301)	finden Sie hier	2	Details
12	MAX00098-1 00000702	Pendelschutzklappe	860-R		(00000702, MAX00098, MAX000981)	finden Sie hier	53	Details
13	MULI0006 00044550	Verschraubung	860-R		(00002259, 00044550, MULI0006)	finden Sie hier	1	Details
14	00017522 00017522	Winkelverbinder	860-R		(00017522)	finden Sie hier	1	Details
15	MUMG0005 00044539	Schelle	860-R		(00044539, MUMG0005)	finden Sie hier	1	Details
16	MULI0005 00044936	Schmierleitung	860-R	Bedarfsmenge	(00044936, 504360412, MULI0005)	finden Sie hier	1	Details
17	MULI0002 00044548	Verschraubung	860-R		(00002197, 00044548, MULI0002)	finden Sie hier	1	Details
18	MU0099988 00043355	Schraube	860-R		(00000910, 00043355, MU0099988, MU980106)	finden Sie hier	6	Details
19	MU980022 00043686	Schraube	860-R		(00043686, MU980022)	finden Sie hier	1	Details
20	MU980109 00043709	Schraube	860-R		(00043709, 6031267, MU980109, MU980113)	finden Sie hier	1	Details
21	MU980341 00043619	Schraube	860-R		(00043619, MU0099942, MU980305, MU980341)	finden Sie hier	8	Details
22	MU980307 00043620	Schraube	860-R		(00043620, MU0099968, MU980307, MU980324)	finden Sie hier	2	Details
23	MU980406 00043650	Schraube	860-R		(00043650, MU980406)	finden Sie hier	1	Details
24	00043517 00043517	Schraube	860-R		(00043517, 880099978, MU0099978)	finden Sie hier	1	Details
25	MU981170 00043404	Schraube	860-R		(00043404, MU981170)	finden Sie hier	4	Details
26	MU981041 00043371	Schraube	860-R		(00043371, MU981041)	finden Sie hier	2	Details
27	00043247 00043247	Scheibe	860-R		(00043247, MU980006)	finden Sie hier	2	Details
28	MU0099999 00043249	Scheibe	860-R		(00043249, MU0099999, MU980102)	finden Sie hier	4	Details
29	MU980202 00043232	Scheibe	860-R		(00001223, 00043232, MU980202)	finden Sie hier	2	Details
30	MU980302 00043233	Scheibe	860-R		(00043233, MU0099997, MU980302)	finden Sie hier	12	Details
31	MU980502 00043234	Scheibe	860-R		(00043234, MU980502)	finden Sie hier	1	Details
32	MU980402 00043235	Scheibe	860-R		(00043235, MU0099996, MU980402)	finden Sie hier	4	Details
33	MU0099951 00043286	Scheibe	860-R		(00043286, MU0099951, MU980103)	finden Sie hier	8	Details
34	MUNSKL08 00043771	Scheibe	860-R		(00012354, 00043771, MUNSKL08)	finden Sie hier	1	Details
35	MUNSKL16 00043769	Scheibe	860-R		(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	1	Details
36	MU980521 00043172	Mutter	860-R		(00043172, MU980521)	finden Sie hier	1	Details
37	00043189 00043189	Mutter	860-R		(00043189, MU980009)	finden Sie hier	1	Details
38	MU0099961 00043191	Mutter	860-R		(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	12	Details
39	MU0099960 00043177	Mutter	860-R		(00043177, MU0099960)	finden Sie hier	2	Details
40	MU980301 00043178	Mutter	860-R		(00043178, MU0099957, MU980301)	finden Sie hier	2	Details
41	MU980401 00043180	Mutter	860-R		(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
