Exploded view

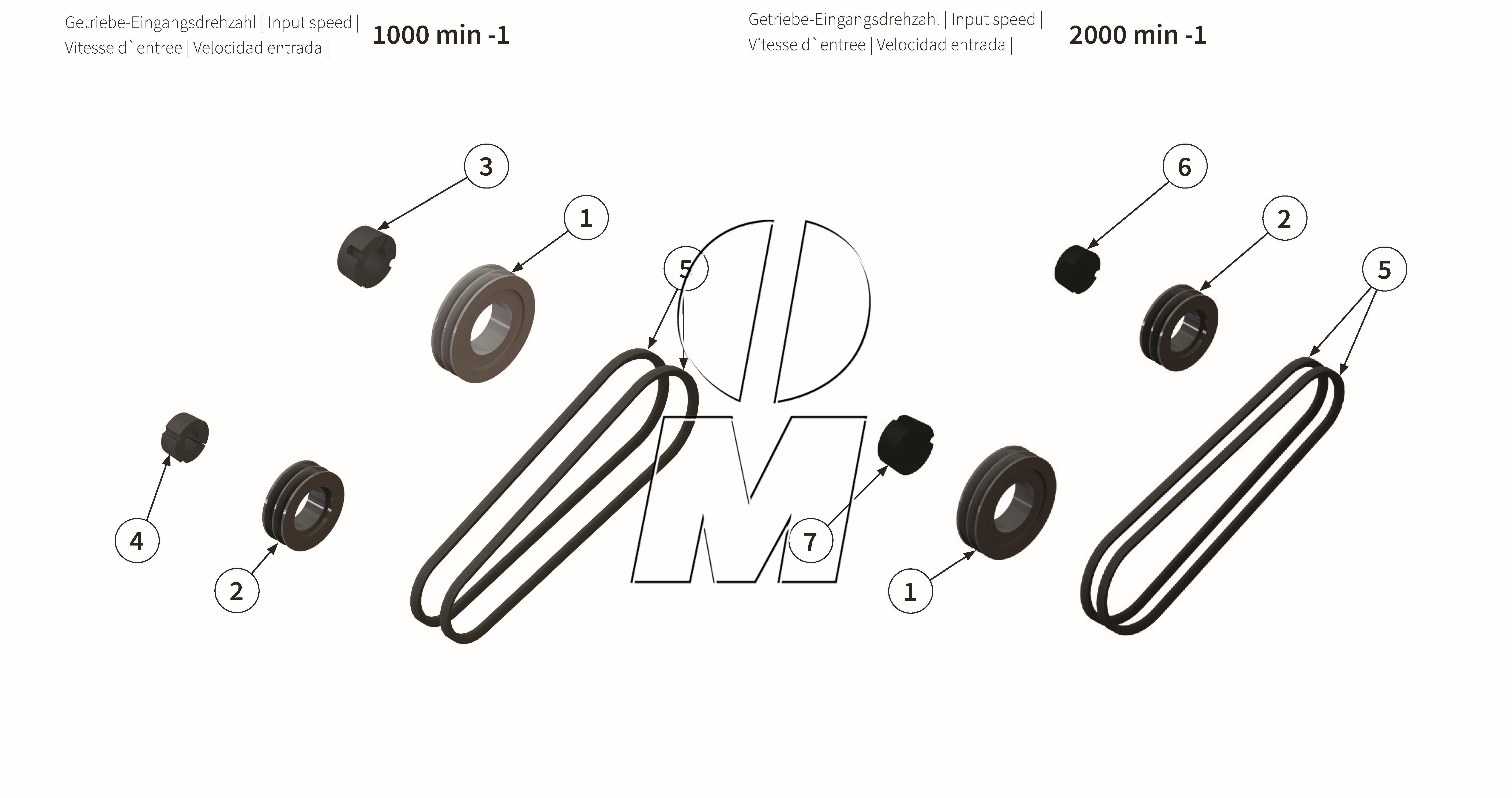

Exploded view 08: Gear box translation (P_C_ET_24_WEL_FR-HY)
Exploded view 08: Gear box translation
Model: MU-C FR-HY 100 - 160
As of series: 2024
Edition: 2026-02
Order code: P_C_ET_24_WEL_FR-HY
| Position | Order code Article no. |
Artikel | Working width | ID No. | GPSR-Info | Quantity | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
MU0501111 00044003 |
Belt pulley | 100-160 | (00003538, 00044003, MU0501111) | find it here | 1 | Details | |
| 2 |
00001087 00001087 |
Belt pulley | 100-160 | (00001087, 00002360, MU0501101) | find it here | 1 | Details | |
| 3 |
00005570 00005570 |
Clamping bush | 100-160 | (00005570, MU0099936, MU0222071) | find it here | 1 | Details | |
| 4 |
MU981805 00044042 |
Clamping bush | 100-160 | (00044042, MU981805) | find it here | 1 | Details | |
| 5 |
MU0501995 00010864 |
V-belt | 100-160 | (00010864, MU0501995) | find it here | 2 | Details | |
| 6 |
00001093 00001093 |
Clamping bush | 100-160 | (00001093, 2403012014) | find it here | 2 | Details | |
| 7 |
00011451 00011451 |
Clamping bush | 100-160 | (00011451, MU5019980) | find it here | 2 | Details |
