Exploded view

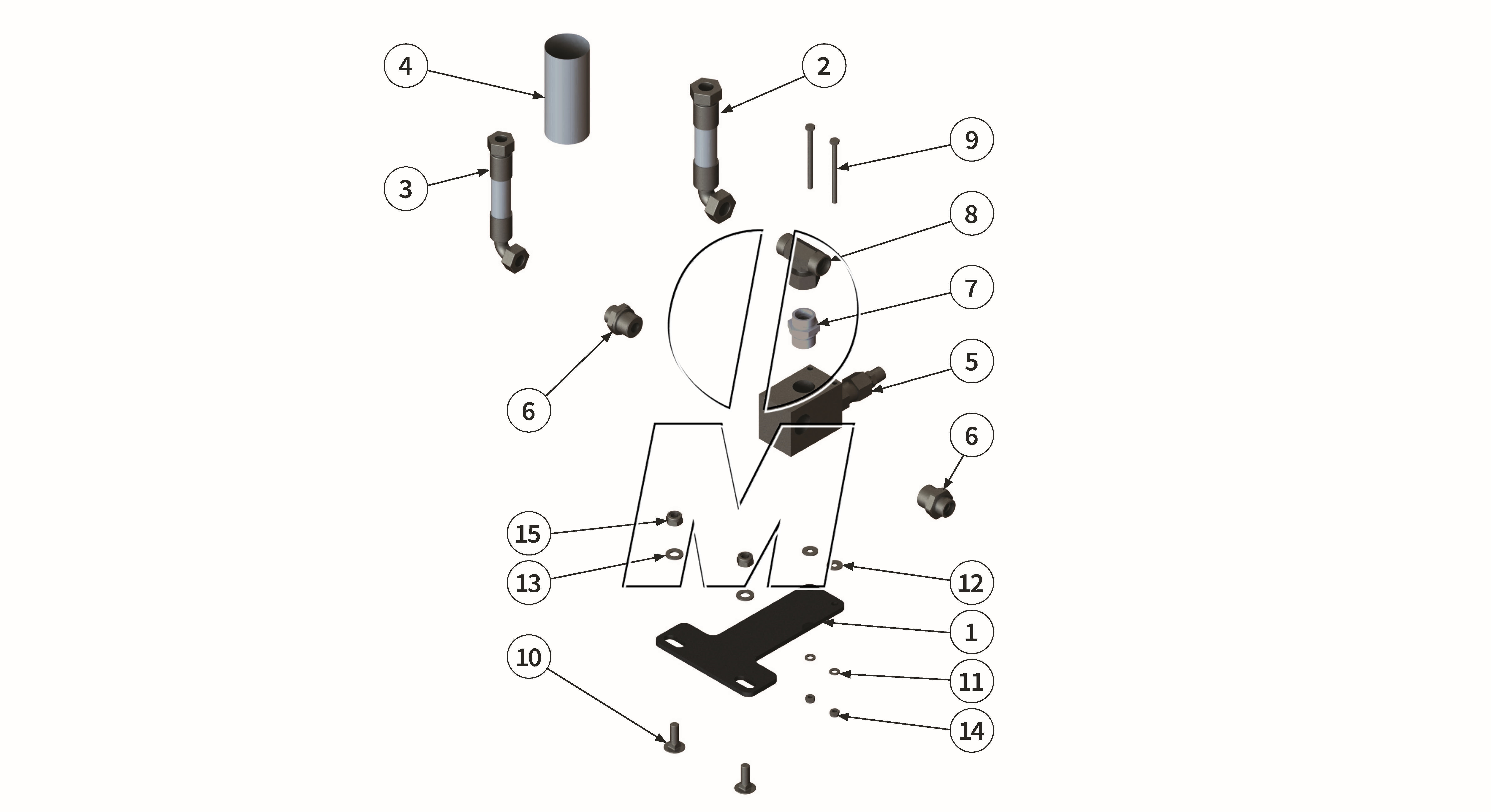

Exploded view 15: Hydraulic assembly (P_C_ET_24_WEL_FR-HY)
Exploded view 15: Hydraulic assembly
Model: MU-C FR-HY 100 - 160
As of series: 2024
Edition: 2026-02
Order code: P_C_ET_24_WEL_FR-HY
| Position | Order code Article no. |
Artikel | Working width | ID No. | GPSR-Info | Quantity | ||
|---|---|---|---|---|---|---|---|---|
| 2 |
00048901 00048901 |
Hydraulic hose | 120-160 | (00048901) | find it here | 1 | Details | |
| 3 |
00048900 00048900 |
Hydraulic hose | 120-160 | (00048900) | find it here | 1 | Details | |
| 4 |
00037246 00037246 |
Guard | 120-160 | (00037246) | find it here | 1 | Details | |
| 5 |
00046195 00046195 |
Hydraulic valve | 120-160 | (00046195) | find it here | 1 | Details | |
| 8 |
00046206 00046206 |
Threaded connection | 120-160 | (00046206) | find it here | 1 | Details | |
| 9 |
00011304 00011304 |
Bolt | 120-160 | (00011304) | find it here | 2 | Details | |
| 10 |
00000904 00000904 |
Bolt | 120-160 | (00000904, MU980214) | find it here | 2 | Details | |
| 11 |
00043248 00043248 |
Washer | 120-160 | (00043248, MU980011) | find it here | 2 | Details | |
| 12 |
MU982107 00043285 |
Washer | 120-160 | (00043285, MU982107) | find it here | 2 | Details | |
| 13 |
MU980202 00043232 |
Washer | 120-160 | (00001223, 00043232, MU980202) | find it here | 2 | Details | |
| 14 |
MU980010 00043190 |
Nut | 120-160 | (00043190, MU980010) | find it here | 2 | Details | |
| 15 |
MU0099960 00043177 |
Nut | 120-160 | (00043177, MU0099960) | find it here | 2 | Details |
